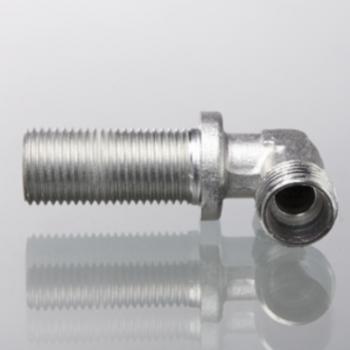

K 430-01 - K 430-72

Переборочное резьбовое соединение с ввертным штуцером

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Материал:

Сталь

Модель:

для крепления переборочной стенки

Свойства

Соединение 1	Метрическая наружная резьба, цилиндрическая
Соединение 2	Метрическая наружная резьба, цилиндрическая
Материал	Сталь
Модель	для крепления переборочной стенки
Защита поверхности	Гальваническое покрытие
Конструкция	Угол 90°
Форма уплотнения 1	Внутренний конус 24°
Форма уплотнения 2	Стыковые исполнения

? d2 = наружный диаметр трубы SW = размер под ключ

Варианты изделия

Наименование	G1	G2	L1	L2	SW	Подробности
K 430-01	M 12 x 1,5	M 12 x 1,5	19 mm	38 mm	12 mm	Подробнее
K 430-04	M 14 x 1.5	M 12 x 1,5	21 mm	29 mm	12 mm	Подробнее
K 430-08	M 16 x 1.5	M 12 x 1,5	24 mm	38 mm	14 mm	Подробнее
K 430-09	M 16 x 1.5	M 14 x 1.5	24 mm	38 mm	14 mm	Подробнее
K 430-16	M 22 x 1.5	M 22 x 1.5	33 mm	45 mm	19 mm	Подробнее
K 430-23	M 26 x 1,5	M 22 x 1.5	33 mm	47 mm	24 mm	Подробнее
K 430-55	M 18 x 1,5	M 16 x 1.5	24 mm	45 mm	17 mm	Подробнее
K 430-56	M 18 x 1,5	M 22 x 1.5	24 mm	45 mm	17 mm	Подробнее
K 430-72	M 16 x 1.5	M 22 x 1.5	30 mm	45 mm	17 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
