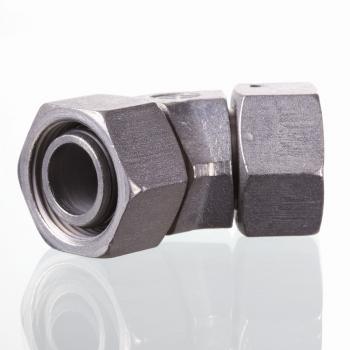

DMO 45 NW 06 S
Резьбовое соединение, двойная гайка, угол 45°
Описание продукта
| G1 | M 18 x 1,5 |
| S1 | 22 |
| L1 | 27 mm |
| SW | 19 mm |
| Кольцо круглого сечения | 7,5 x 1,5 |
| d | 10 mm |
| Рабочее давление бар | PN 630 |
| Серия | S |
Свойства
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Резьбовое соединение, двойные гайки |
| Защита поверхности | Гальваническое покрытие |
| Соединение 1 2 | Метрическая гаечная резьба |
| Конструкция | Угол 45° |
| Форма уплотнения 1 2 | Наружный конус 24° с кольцом круглого сечения |
- Указания
- Zubehr gehrt zu
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
