ND DGV MG

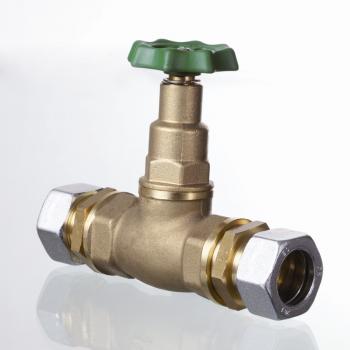

Проходной клапан

Материал:

Латунь

Область температур:

Минеральные масла и котельное топливо класса качества EL и L, 6 бар и до 80 °C Вода: от 0 °C до + 80 °C

Соединение 1 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1 2:

Внутренний конус 24°

Свойства

Материал	Латунь
Область температур	Минеральные масла и котельное топливо класса качества EL и L, 6 бар и до 80 °C Вода: от 0 °C до + 80 °C
Соединение 1 2	Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1 2	Внутренний конус 24°

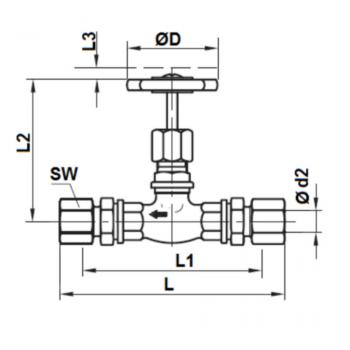

DN = номинальный диаметр, номинальный внутренний диаметр d2 = для наружного диаметра трубы SW = размер под ключ SF = коэффициент безопасности

с накидной гайкой и режущим кольцом

Варианты изделия

Наименование	DN	Рабочее давление	L1	L2	SW	Подробности
ND DGV NW 04 HL MG	5	10 bar	88 mm	63 mm	14 mm	Подробнее
ND DGV NW 06 HL MG	6	10 bar	88 mm	63 mm	17 mm	Подробнее
ND DGV NW 08 HL MG	8	10 bar	90 mm	63 mm	19 mm	Подробнее
ND DGV NW 10 HL MG	10	10 bar	90 mm	63 mm	22 mm	Подробнее
ND DGV NW 13 HL MG	12	10 bar	93 mm	65 mm	27 mm	Подробнее
ND DGV NW 16 HL MG	16	10 bar	94 mm	67 mm	32 mm	Подробнее
ND DGV NW 20 HL MG	20	10 bar	108 mm	67 mm	36 mm	Подробнее
ND DGV NW 25 HL MG	25	10 bar	125 mm	95 mm	41 mm	Подробнее
ND DGV NW 32 HL MG	32	10 bar	145 mm	102 mm	50 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
