ICA 125

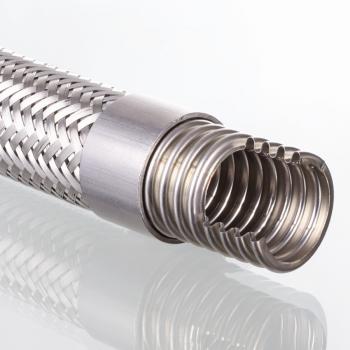

Металлический шланг
ID:
127.5 mm
AD:
154.5 mm
Допуски Дв Дн:
1 mm
Рабочее давление при 20C стат:
12.5 bar
Описание продукта

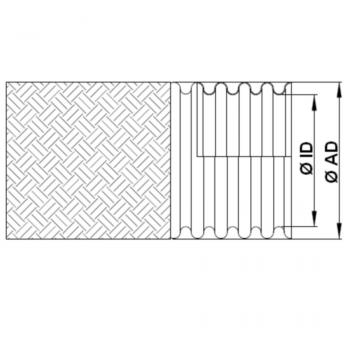

ID | 127.5 mm |
AD | 154.5 mm |
Допуски Дв Дн | 1 mm |
Рабочее давление при 20C стат | 12.5 bar |
Радиус изгиба статический | 325 mm |
Радиус изгиба динамический | 1160 mm |
Вес на м | 5.8 kg |
Выпускаемая длина м | от 10 до 12 |
Свойства
Область применения | Хорошо подходит для использования в технологии газа |
Температура min | -200 °C |
Температура макс | 550 °C |
Норма | DIN EN ISO 10380 |
Исполнение | с параллельным гофрированием одностенный обычное гофрирование |
Материал шланга | нержавеющая сталь 1.4541 |
Допуск | Approval for all gases according to DVGW Worksheet G 260, DIN 3384 |
Оплетка | 1 оплетка из 1.4301 |
Температура | только для шланга |
Описание изделия
- Указания
- Указание по заказу
Для значений давления следует учитывать динамические и термические уменьшающие коэффициенты.Приведенные значения давления относятся только к шлангам.
Другие варианты исполнения по запросу
Варианты изделия
Наименование | ID | AD | Допуски Дв Дн | Рабочее давление при 20C стат | Радиус изгиба статический | Подробности |
ICA 010 | 10.6 mm | 17.5 mm | 0.3 mm | 75 bar | 35 mm | Подробнее |
ICA 013 | 12.3 mm | 19.5 mm | 0.3 mm | 70 bar | 35 mm | Подробнее |
ICA 016 | 15.7 mm | 25.2 mm | 0.4 mm | 65 bar | 45 mm | Подробнее |
ICA 020 | 19.8 mm | 30.3 mm | 0.4 mm | 50 bar | 55 mm | Подробнее |
ICA 025 | 25.8 mm | 36 mm | 0.4 mm | 40 bar | 70 mm | Подробнее |
ICA 032 | 33 mm | 45.7 mm | 0.4 mm | 35 bar | 80 mm | Подробнее |
ICA 040 | 40 mm | 54 mm | 0.5 mm | 30 bar | 100 mm | Подробнее |
ICA 050 | 51.6 mm | 67.5 mm | 0.5 mm | 25 bar | 130 mm | Подробнее |
ICA 065 | 66 mm | 87.9 mm | 0.6 mm | 20 bar | 175 mm | Подробнее |
ICA 080 | 76.6 mm | 100 mm | 0.6 mm | 18 bar | 200 mm | Подробнее |
ICA 100 | 103 mm | 128 mm | 1 mm | 14 bar | 250 mm | Подробнее |
ICA 125 | 127.5 mm | 154.5 mm | 1 mm | 12.5 bar | 325 mm | Подробнее |
ICA 150 | 151.5 mm | 180 mm | 1 mm | 10 bar | 375 mm | Подробнее |
ICA 200 | 200 mm | 232 mm | 1.6 mm | 6 bar | 260 mm | Подробнее |
ICA 250 | 250 mm | 287 mm | 1.6 mm | 3.5 bar | 340 mm | Подробнее |
ICA 300 | 300 mm | 340 mm | 2 mm | 2 bar | 420 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
