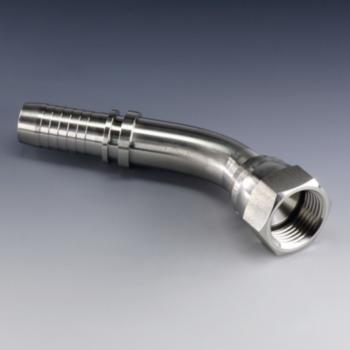

PN AJ 45 VA
Пресс-ниппель, DKJ, угол 45°
Область применения:
Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Соединение 1:
Гаечная резьба UN/UNF
Материал:
нержавеющая сталь
Норма:
ISO 8434-2
Свойства
| Область применения | Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE |
| Соединение 1 | Гаечная резьба UN/UNF |
| Материал | нержавеющая сталь |
| Норма | ISO 8434-2 |
| Форма уплотнения 1 | Внутренний конус 74° |
| Сокращение | DKJ |
- Указания
- Zubehr gehrt zu
Подходящую обойму выбрать в соответствии с типом шланга.
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия
| Наименование | DN | Размер | Дюймы | Рабочее давление | G1 | Подробности |
| PN 06 AJ 45 VA | 6 | 4 | 1/4" | 350 bar | 7/16"-20 UNF | Подробнее |
| PN 06 AJ 08 45 VA | 6 | 4 | 1/4" | 350 bar | 1/2"-20 UNF | Подробнее |
| PN 06 AJ 10 45 VA | 6 | 4 | 1/4" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 08 AJ 45 VA | 8 | 5 | 5/16" | 350 bar | 1/2"-20 UNF | Подробнее |
| PN 08 AJ 10 45 VA | 8 | 5 | 5/16" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 10 AJ 45 VA | 10 | 6 | 3/8" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 10 AJ 13 45 VA | 10 | 6 | 3/8" | 350 bar | 3/4" -16 UNF | Подробнее |
| PN 10 AJ 16 45 VA | 10 | 6 | 3/8" | 350 bar | 7/8" -14 UNF | Подробнее |
| PN 13 AJ 45 VA | 12 | 8 | 1/2" | 350 bar | 3/4" -16 UNF | Подробнее |
| PN 13 AJ 16 45 VA | 12 | 8 | 1/2" | 350 bar | 7/8" -14 UNF | Подробнее |
| PN 13 AJ 20 45 VA | 12 | 8 | 1/2" | 350 bar | 1.1/16" -12 UN | Подробнее |
| PN 16 AJ 45 VA | 16 | 10 | 5/8" | 350 bar | 7/8" -14 UNF | Подробнее |
| PN 16 AJ 20 45 VA | 16 | 10 | 5/8" | 350 bar | 1.1/16" -12 UN | Подробнее |
| PN 20 AJ 45 VA | 19 | 12 | 3/4" | 350 bar | 1.1/16" -12 UN | Подробнее |
| PN 20 AJ 25 45 VA | 19 | 12 | 3/4" | 280 bar | 1.5/16" -12 UN | Подробнее |
| PN 25 AJ 45 VA | 25 | 16 | 1" | 280 bar | 1.5/16" -12 UN | Подробнее |
| PN 25 AJ 32 45 VA | 25 | 16 | 1" | 210 bar | 1.5/8" -12 UN | Подробнее |
| PN 32 AJ 45 VA | 31 | 20 | 1.1/4" | 210 bar | 1.5/8" -12 UN | Подробнее |
| PN 32 AJ 40 45 VA | 31 | 20 | 1.1/4" | 160 bar | 1.7/8" -12 UN | Подробнее |
| PN 40 AJ 45 VA | 38 | 24 | 1.1/2" | 160 bar | 1.7/8" -12 UN | Подробнее |
| PN 40 AJ 50 45 VA | 38 | 24 | 1.1/2" | 125 bar | 2.1/2" -12 UN | Подробнее |
| PN 50 AJ 45 VA | 51 | 32 | 2" | 125 bar | 2.1/2" -12 UN | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
