PR V2 (M)

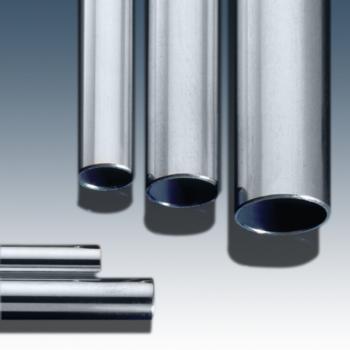

Прецизионная стальная труба, метрическая, 1.4541

Материал:

Stainless steel X6CrNiTi18-10 (1.4541)

Норма:

DIN EN 10216-5

Модель:

Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch

Защита поверхности:

CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)

Свойства

Материал	Stainless steel X6CrNiTi18-10 (1.4541)
Норма	DIN EN 10216-5
Модель	Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch
Защита поверхности	CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)
Длина трубы	5 bis 7 Meter

Указания
Дополнительная информация
Zubehr gehrt zu

Указанные значения давления относятся к прямой трубе.В случае изогнутой трубы соответствующая толщина стенок рассчитывается аналогично DIN EN 13480-4.

Расчет аналогично DIN 2413 (проект) Род нагружения I: статический (до 100 °C) Род нагружения III: динамический (до 200 °C), размах колебаний = P барПоказатель прочности: K 222 [Н/мм2] Коэффициент запаса прочности: S 1,5 Усталостная прочность при длительном пульсирующем цикле нагрузки: ?Sch/D 180 [Н/мм2] Допуски: DIN 10305-4 Предел прочности при растяжении согл. DIN 10216-5 Rp 1,0 до 50°CЗначение усталостной прочности при длительном пульсирующем цикле нагрузки было уменьшено относительно показателя прочности 1.4571.

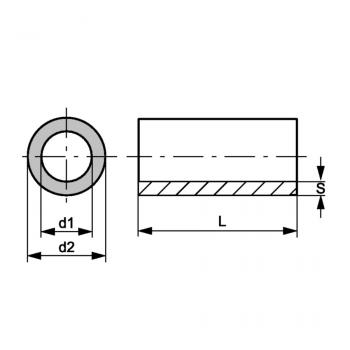

? d2 = наружный диаметр трубы

Варианты изделия

Наименование	d2	S	d1	Допуск Дн	Допуск Дв	Подробности
PR 04-1 V2	4 mm	1 mm	2 mm	0.08 mm	0.15 mm	Подробнее
PR 06-1 V2	6 mm	1 mm	4 mm	0.08 mm	0.15 mm	Подробнее
PR 06-1.5 V2	6 mm	1.5 mm	3 mm			Подробнее
PR 08-1 V2	8 mm	1 mm	6 mm	0.08 mm	0.15 mm	Подробнее
PR 08-1.5 V2	8 mm	1.5 mm	5 mm	0.08 mm	0.15 mm	Подробнее
PR 10-1 V2	10 mm	1 mm	8 mm	0.08 mm	0.15 mm	Подробнее
PR 10-1.5 V2	10 mm	1.5 mm	7 mm	0.08 mm	0.15 mm	Подробнее
PR 10-2 V2	10 mm	2 mm	6 mm	0.08 mm	0.15 mm	Подробнее
PR 12-1 V2	12 mm	1 mm	10 mm	0.08 mm	0.15 mm	Подробнее
PR 12-1.5 V2	12 mm	1.5 mm	9 mm	0.08 mm	0.15 mm	Подробнее
PR 12-2 V2	12 mm	2 mm	8 mm	0.08 mm	0.15 mm	Подробнее
PR 14-1 V2	14 mm	1 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 14-2 V2	14 mm	2 mm	10 mm	0.08 mm	0.15 mm	Подробнее
PR 14-2.5 V2	14 mm	2.5 mm	9 mm	0.08 mm	0.15 mm	Подробнее
PR 15-1 V2	15 mm	1 mm	13 mm	0.08 mm	0.08 mm	Подробнее
PR 15-1.5 V2	15 mm	1.5 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 15-2 V2	15 mm	2 mm	11 mm	0.08 mm	0.15 mm	Подробнее
PR 15-2.5 V2	15 mm	2.5 mm	10 mm			Подробнее
PR 16-1 V2	16 mm	1 mm	14 mm	0.08 mm	0.15 mm	Подробнее
PR 16-1.5 V2	16 mm	1.5 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 16-2 V2	16 mm	2 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 18-1 V2	18 mm	1 mm	16 mm	0.08 mm	0.08 mm	Подробнее
PR 18-1.5 V2	18 mm	1.5 mm	15 mm	0.08 mm	0.08 mm	Подробнее
PR 18-2 V2	18 mm	2 mm	14 mm	0.08 mm	0.08 mm	Подробнее
PR 18-2.5 V2	18 mm	2.5 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 18-3 V2	18 mm	3 mm	12 mm			Подробнее
PR 20-1 V2	20 mm	1 mm	18 mm	0.08 mm	0.08 mm	Подробнее
PR 20-1.5 V2	20 mm	1.5 mm	17 mm	0.08 mm	0.15 mm	Подробнее
PR 20-2 V2	20 mm	2 mm	16 mm	0.08 mm	0.15 mm	Подробнее
PR 20-2.5 V2	20 mm	2.5 mm	15 mm	0.08 mm	0.15 mm	Подробнее
PR 20-3 V2	20 mm	3 mm	14 mm	0.08 mm	0.08 mm	Подробнее
PR 20-4 V2	20 mm	4 mm	12 mm			Подробнее
PR 22-1 V2	22 mm	1 mm	20 mm	0.08 mm	0.08 mm	Подробнее
PR 22-1.5 V2	22 mm	1.5 mm	19 mm	0.08 mm	0.08 mm	Подробнее
PR 22-2 V2	22 mm	2 mm	18 mm	0.08 mm	0.15 mm	Подробнее
PR 22-2.5 V2	22 mm	2.5 mm	17 mm	0.08 mm	0.15 mm	Подробнее
PR 22-3 V2	22 mm	3 mm	16 mm			Подробнее
PR 23-1.5 V2	23 mm	1.5 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 25-2 V2	25 mm	2 mm	21 mm	0.08 mm	0.08 mm	Подробнее
PR 25-2.5 V2	25 mm	2.5 mm	20 mm	0.08 mm	0.08 mm	Подробнее
PR 25-3 V2	25 mm	3 mm	19 mm	0.08 mm	0.08 mm	Подробнее
PR 25-4 V2	25 mm	4 mm	17 mm			Подробнее
PR 26-3 V2	26 mm	3 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 28-1 V2	28 mm	1 mm	26 mm	0.08 mm	0.08 mm	Подробнее
PR 28-2 V2	28 mm	2 mm	24 mm	0.08 mm	0.08 mm	Подробнее
PR 28-2.5 V2	28 mm	2.5 mm	23 mm	0.08 mm	0.08 mm	Подробнее
PR 28-3 V2	28 mm	3 mm	22 mm	0.08 mm	0.15 mm	Подробнее
PR 28-4 V2	28 mm	4 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 30-1.5 V2	30 mm	1.5 mm	27 mm	0.08 mm	0.08 mm	Подробнее
PR 30-2 V2	30 mm	2 mm	26 mm	0.08 mm	0.08 mm	Подробнее
PR 30-2.5 V2	30 mm	2.5 mm	25 mm	0.15 mm	0.15 mm	Подробнее
PR 30-3 V2	30 mm	3 mm	24 mm	0.08 mm	0.15 mm	Подробнее
PR 30-4 V2	30 mm	4 mm	22 mm	0.08 mm	0.15 mm	Подробнее
PR 30-5 V2	30 mm	5 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 32-1.5 V2	32 mm	1.5 mm	29 mm	0.15 mm	0.15 mm	Подробнее
PR 32-2 V2	32 mm	2 mm	28 mm	0.15 mm	0.15 mm	Подробнее
PR 32-2.5 V2	32 mm	2.5 mm	27 mm	0.15 mm	0.15 mm	Подробнее
PR 32-4 V2	32 mm	4 mm	24 mm	0.08 mm	0.08 mm	Подробнее
PR 34-2 V2	34 mm	2 mm	30 mm	0.15 mm	0.15 mm	Подробнее
PR 35-1.5 V2	35 mm	1.5 mm	32 mm	0.15 mm	0.15 mm	Подробнее
PR 38-2 V2	38 mm	2 mm	34 mm	0.15 mm	0.15 mm	Подробнее
PR 38-3 V2	38 mm	3 mm	32 mm	0.15 mm	0.15 mm	Подробнее
PR 38-4 V2	38 mm	4 mm	30 mm			Подробнее
PR 38-5 V2	38 mm	5 mm	28 mm			Подробнее
PR 40-1.5 V2	40 mm	1.5 mm	37 mm	0.15 mm	0.15 mm	Подробнее
PR 42-2 V2	42 mm	2 mm	38 mm	0.2 mm	0.2 mm	Подробнее
PR 42-3 V2	42 mm	3 mm	36 mm			Подробнее
PR 42-6 V2	42 mm	6 mm	30 mm	0.25 mm	0.25 mm	Подробнее
PR 54-2 V 2	54 mm	2 mm	50 mm	0.25 mm	0.25 mm	Подробнее
