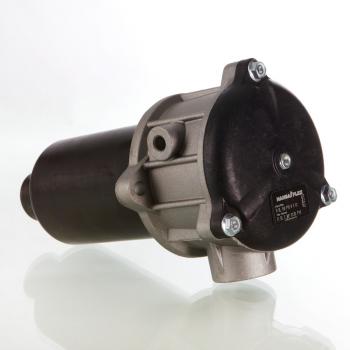

FI RL 048 P10 N V G1/2
Фильтр обратного потока
Описание продукта
| L1 | 86 mm |
| L2 | 59 mm |
| D | 90 mm |
| C | 32 mm |
| B | 60 mm |
| A | 66 mm |
| L3 | 22 mm |
| d | 67 mm |
| L | 100 mm |
| L6 | 90 mm |
| L4 | 19 mm |
| L5 | 8 mm |
Свойства
| Температура min | -25 °C |
| Температура макс | 110 °C |
| Материал | Уплотнение: БНК |
| Рабочее давление | 8 bar |
| Исполнение | с перепускным клапаном 1,75 бар, без индикатора загрязнения |
- Указания
- Описание
- Zubehr gehrt zu
- Комплект поставки

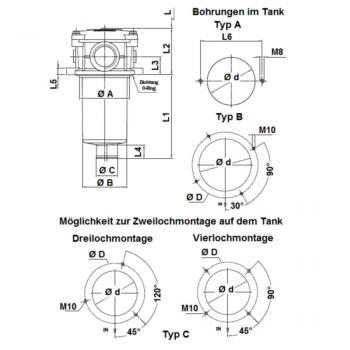

Размер "L": необходимое свободное пространство для смены фильтрующего элемента
Фильтр обратного потока для монтажа в крышку бака, размеры для шаблона отверстий см. на графике.перепад давления для бумажного (P) фильтрующего элемента макс. 3 барперепад давления для неорганического (А) фильтрующего элемента макс. 10 барРасчет (Qмакс.) для рабочей среды ISO VG 46 при 50°C (30 мм2/с) при ?pges= 0,4 барConnector for clogging indicator G 1/8” closed with bolt
A10 с неорганическим фильтром (10 мкм), абсолютная фильтрация
Р10 бумажный фильтр (10 мкм), номинальная фильтрация
Qмакс - макс. объемный расход
вкл. фильтрующий элемент
