FI RL 064 A10 N V G1

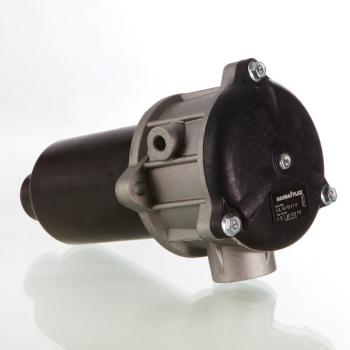

Фильтр обратного потока
Описание продукта
| L1 | 150 mm |
| L2 | 80 mm |
| D | 115 mm |
| C | 38 mm |
| B | 80 mm |
| A | 88 mm |
| L3 | 32 mm |
| d | 89 mm |
| L | 170 mm |
| L6 | 115 mm |
| L4 | 24 mm |
| L5 | 12 mm |
Свойства
| Температура min | -25 °C |
| Температура макс | 110 °C |
| Материал | Уплотнение: БНК |
| Рабочее давление | 8 bar |
| Исполнение | с перепускным клапаном 1,75 бар, без индикатора загрязнения |
- Указания
- Описание
- Zubehr gehrt zu
- Комплект поставки
Размер "L": необходимое свободное пространство для смены фильтрующего элемента
Фильтр обратного потока для монтажа в крышку бака, размеры для шаблона отверстий см. на графике.перепад давления для бумажного (P) фильтрующего элемента макс. 3 барперепад давления для неорганического (А) фильтрующего элемента макс. 10 барРасчет (Qмакс.) для рабочей среды ISO VG 46 при 50°C (30 мм2/с) при ?pges= 0,4 барConnector for clogging indicator G 1/8” closed with bolt
A10 с неорганическим фильтром (10 мкм), абсолютная фильтрация
Р10 бумажный фильтр (10 мкм), номинальная фильтрация
Qмакс - макс. объемный расход
вкл. фильтрующий элемент
