VK ST 400
Квадратный фланец, Cetop
Материал:
S355J2G3 (C45)
Норма:
CETOP RP 63H
ISO 6164
Модель:
Квадратный фланец Cetop
Защита поверхности:
Смазка черным маслом
Свойства
| Материал | S355J2G3 (C45) |
| Норма | CETOP RP 63H ISO 6164 |
| Модель | Квадратный фланец Cetop |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Варианты изделия

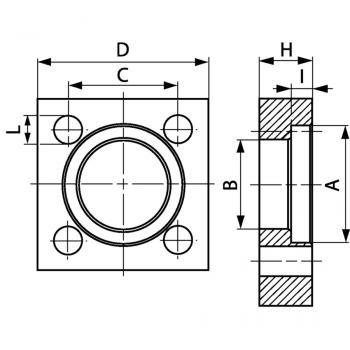

| Наименование | M метр | D | C | B | A | Подробности |
| VK 12 ST 400 | M 8 x 30 | 45 mm | 29.7 mm | 24.6 mm | 32.5 mm | Подробнее |
| VK 1 ST 400 | M 10 x 40 | 65 mm | 43.8 mm | 38.5 mm | 48.4 mm | Подробнее |
| VK 114 ST 400 | M 12 x 50 | 75 mm | 51.6 mm | 44.5 mm | 54.8 mm | Подробнее |
| VK 112 ST 400 | M 14 x 55 | 85 mm | 60 mm | 51.6 mm | 64.3 mm | Подробнее |
| VK 2 ST 400 | M 16 x 65 | 100 mm | 69.4 mm | 67.6 mm | 80.2 mm | Подробнее |
| VK 212 ST 400 | M 20 x 75 | 120 mm | 83.4 mm | 80.5 mm | 95 mm | Подробнее |
| VK 312 ST 400 | M 20 x 90 | 140 mm | 102.5 mm | 102.5 mm | 120 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
