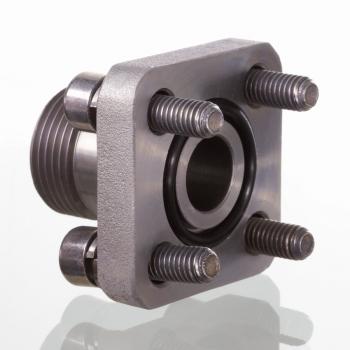

GF 40 LK L 22 100
Соединение для насоса (4 отверстия)
Описание продукта

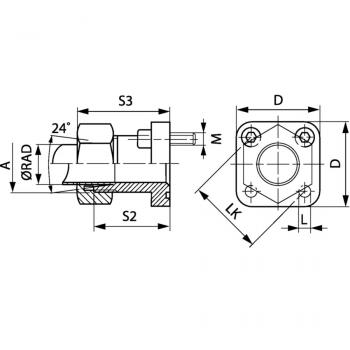

| Кольцо круглого сечения | 26,0 x 2,5 |
| D | 42 mm |
| B | 20 mm |
| A | M 30 x 2 |
| Винты | (4x) M 6 x 22 |
| L | 6.4 mm |
| Серия | L |
| S2 | 27.5 mm |
| S3 | 44.5 mm |
| Давление PB | 100 bar |
| LK | 40 mm |
| RAD | 22 mm |
Свойства
| Материал | A 105 |
| Норма | ISO 8434-1 |
| Модель | Соединение для насоса (4 отверстия) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Крепление | С комплектом метрических винтов |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
Серия: LL = очень легкая L = легкая S = тяжелая
? RAD = наружный диаметр трубы
PB = макс. рабочее давление
LK = диаметр центров отверстий
С комплектом метрических винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
