FB

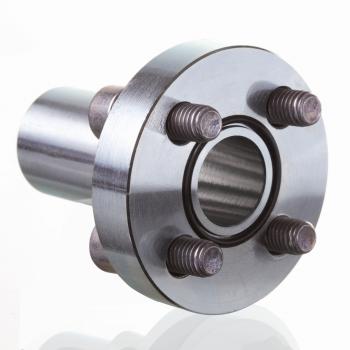

Соединение для насоса (4 отверстия)
Материал:
Сталь ST 42.3
Модель:
Соединение для насоса (4 отверстия)
Защита поверхности:
Гальваническое покрытие
Конструкция:
прямые
Свойства
| Материал | Сталь ST 42.3 |
| Модель | Соединение для насоса (4 отверстия) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Крепление | С комплектом метрических винтов |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

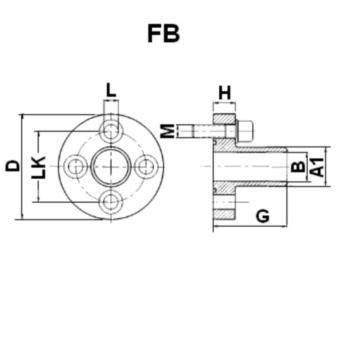

PB = макс. рабочее давление
LK = диаметр центров отверстий
С комплектом метрических винтов и кольцом круглого сечения
Варианты изделия
| Наименование | Кольцо круглого сечения | D | B | H | Винты | Подробности |
| FB 1 | 18,77 x 1,78 | 45 mm | 14 mm | 10 mm | (4x) M 6 x 20 | Подробнее |
| FB 2 | 25,12 x 1,78 | 58 mm | 19 mm | 12 mm | (4x) M 8 x 25 | Подробнее |
| FB 3 B | 31,42 x 2,62 | 76 mm | 24.5 mm | 16 mm | (4x) M 10 x 35 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
