FI (Flansche)

Соединение для насоса (4 отверстия)

Материал:

Сталь ST 42.3

Модель:

Соединение для насоса (4 отверстия)

Защита поверхности:

Гальваническое покрытие

Конструкция:

прямые

Свойства

Материал	Сталь ST 42.3
Модель	Соединение для насоса (4 отверстия)
Защита поверхности	Гальваническое покрытие
Конструкция	прямые
Крепление	С комплектом метрических винтов

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

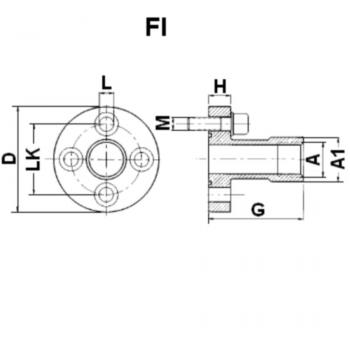

PB = макс. рабочее давление LK = диаметр центров отверстий

С комплектом винтов и кольцом круглого сечения

Варианты изделия

Наименование	Кольцо круглого сечения	D	A	H	Винты	Подробности
FI 1	18,77 x 1,78	45 mm	G 3/8" -19	10 mm	(4x) M 6 x 20	Подробнее
FI 2	25,12 x 1,78	58 mm	G 1/2" -14	12 mm	(4x) M 8 x 25	Подробнее
FI 3 A	31,42 x 2,62	76 mm	G 3/4" -14	16 mm	(4x) M 10 x 30	Подробнее
FI 3 B	31,42 x 2,62	76 mm	G 3/4" -14	16 mm	(4x) M 10 x 30	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
