WA 3.5 114

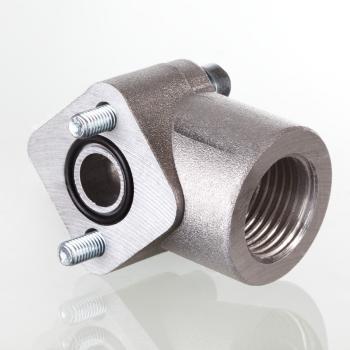

Соединение для насоса (2 отверстия), угол 90°
S1:
33.5 mm
Кольцо круглого сечения:
35,80 x 3,53
B:
32 mm
A:
G 1.1/4" -11

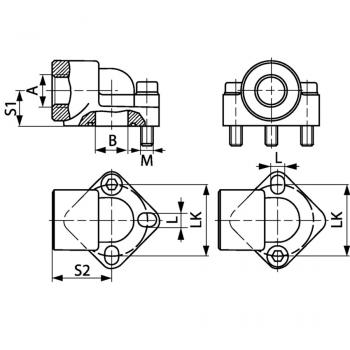

Описание продукта
| S1 | 33.5 mm |
| Кольцо круглого сечения | 35,80 x 3,53 |
| B | 32 mm |
| A | G 1.1/4" -11 |
| Винты | (2x) M 12 x 35 |
| L | 13 mm |
| S2 | 57 mm |
| Давление PB | 120 bar |
| LK | 62 mm |
Свойства
| Материал | алюминий |
| Модель | Соединение для насоса (2 отверстия) |
| Конструкция | Угол 90° |
| Крепление | С комплектом метрических винтов |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
LK = диаметр центров отверстий
С комплектом метрических винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
