WF LK 3

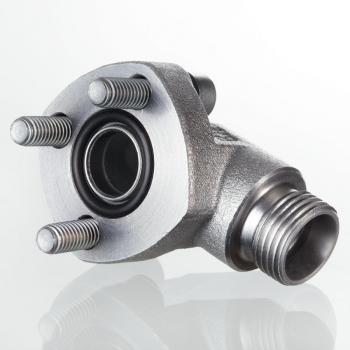

Соединение для насоса (3 отверстия), угол 90°
Материал:
Ковкий чугун GTW40
Модель:
Соединение для насоса (3 отверстия)
Защита поверхности:
Гальваническое покрытие
Конструкция:
Угол 90°
Свойства
| Материал | Ковкий чугун GTW40 |
| Модель | Соединение для насоса (3 отверстия) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Крепление | С комплектом метрических винтов |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

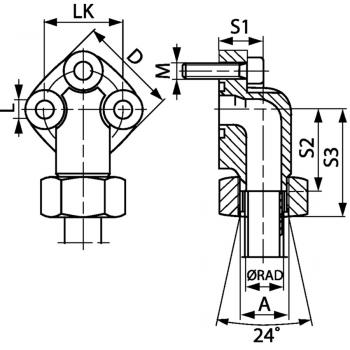

Серия: LL = очень легкая L = легкая S = тяжелая
? RAD = наружный диаметр трубы
PB = макс. рабочее давление
LK = диаметр центров отверстий
С комплектом метрических винтов и кольцом круглого сечения
Варианты изделия
| Наименование | S1 | Кольцо круглого сечения | D | A | Винты | Подробности |
| WF 30 LK L 12-3 | 19 mm | 16,0 x 2,5 | 38 mm | M 18 x 1,5 | (3x) M 6 x 25 | Подробнее |
| WF 30 LK L 15-3 | 19 mm | 16,0 x 2,5 | 38 mm | M 22 x 1.5 | (3x) M 6 x 25 | Подробнее |
| WF 40 LK L 22-3 | 25 mm | 24,0 x 2,5 | 48 mm | M 30 x 2 | (3x) M 8 x 30 | Подробнее |
| WF 40 LK L 28-3 | 25 mm | 24,0 x 2,5 | 48 mm | M 36 x 2 | (3x) M 8 x 30 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
