WDA

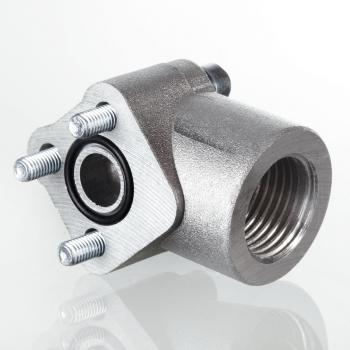

Соединение для насоса (3 отверстия), угол 90°

Материал:

алюминий

Модель:

Соединение для насоса (3 отверстия)

Конструкция:

Угол 90°

Крепление:

С комплектом метрических винтов

Свойства

Материал	алюминий
Модель	Соединение для насоса (3 отверстия)
Конструкция	Угол 90°
Крепление	С комплектом метрических винтов

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

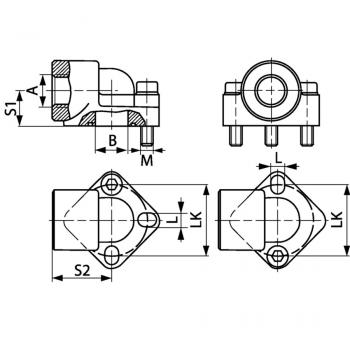

PB = макс. рабочее давление LK = диаметр центров отверстий

С комплектом метрических винтов и кольцом круглого сечения

Варианты изделия

Наименование	S1	Кольцо круглого сечения	B	A	Винты	Подробности
WDA 0.5 12	18 mm	14,00 x 1,78	10 mm	G 1/2" -14	(3x) M 5 x 35	Подробнее
WDA 0.5 38	18 mm	14,00 x 1,78	10 mm	G 3/8" -19	(3x) M 5 x 35	Подробнее
WDA 1 12	18 mm	15,88 x 2,62	12.5 mm	G 1/2" -14	(3x) M 6 x 35	Подробнее
WDA 1 38	18 mm	15,88 x 2,62	12.5 mm	G 3/8" -19	(3x) M 6 x 35	Подробнее
WDA 2 12	20 mm	22,22 x 2,62	18.5 mm	G 1/2" -14	(3x) M 8 x 45	Подробнее
WDA 2 34	20 mm	22,22 x 2,62	18.5 mm	G 3/4" -14	(3x) M 8 x 45	Подробнее
WDA 3 34	26 mm	29,74 x 3,53	25 mm	G 3/4" -14	(3x) M 10 x 60	Подробнее
WDA 3 100	26 mm	29,74 x 3,53	25 mm	G 1" -11	(3x) M 10 x 60	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
