WDS

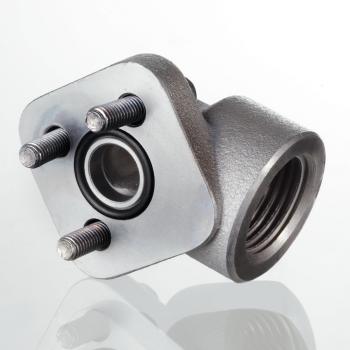

Соединение для насоса (3 отверстия), угол 90°

Материал:

Сталь ST 42.3

Модель:

Соединение для насоса (3 отверстия)

Защита поверхности:

Гальваническое покрытие

Конструкция:

Угол 90°

Свойства

Материал	Сталь ST 42.3
Модель	Соединение для насоса (3 отверстия)
Защита поверхности	Гальваническое покрытие
Конструкция	Угол 90°
Крепление	С комплектом метрических винтов

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

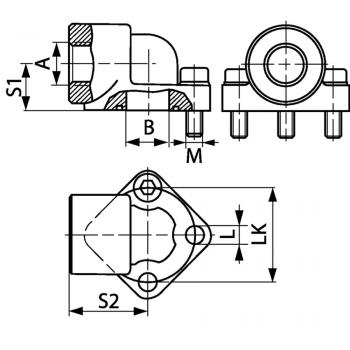

PB = макс. рабочее давление LK = диаметр центров отверстий

С комплектом метрических винтов и кольцом круглого сечения

Варианты изделия

Наименование	S1	Кольцо круглого сечения	B	A	Винты	Подробности
WDS 0.5 12	17 mm	14,00 x 1,78	11 mm	G 1/2" -14	(3x) M 5 x 20	Подробнее
WDS 0.5 38	17 mm	14,00 x 1,78	11 mm	G 3/8" -19	(3x) M 5 x 20	Подробнее
WDS 1 12	17 mm	15,88 x 2,62	12 mm	G 1/2" -14	(3x) M 6 x 20	Подробнее
WDS 1 38	17 mm	15,88 x 2,62	12 mm	G 3/8" -19	(3x) M 6 x 20	Подробнее
WDS 2 12	21 mm	23,81 x 2,62	19 mm	G 1/2" -14	(3x) M 8 x 25	Подробнее
WDS 2 34	21 mm	23,81 x 2,62	19 mm	G 3/4" -14	(3x) M 8 x 25	Подробнее
WDS 3 100	26 mm	31,42 x 2,62	24 mm	G 1" -11	(3x) M 10 x 30	Подробнее
WDS 3 34	26 mm	31,42 x 2,62	26 mm	G 3/4" -14	(3x) M 10 x 30	Подробнее
WDS 3 B 100	26 mm	31,42 x 2,62	26 mm	G 1" -11	(3x) M 10 x 30	Подробнее
WDS 3 B 34	26 mm	31,42 x 2,62	26 mm	G 3/4" -14	(3x) M 10 x 30	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
