WF LK

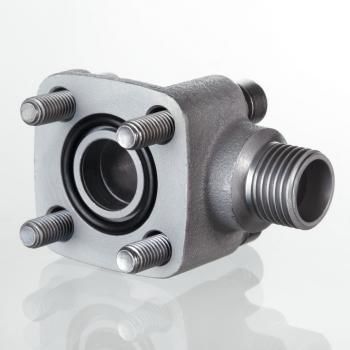

Соединение для насоса (4 отверстия), угол 90°

Материал:

Ковкий чугун GTW40

Норма:

ISO 8434-1

Модель:

Соединение для насоса (4 отверстия)

Защита поверхности:

Гальваническое покрытие

Свойства

Материал	Ковкий чугун GTW40
Норма	ISO 8434-1
Модель	Соединение для насоса (4 отверстия)
Защита поверхности	Гальваническое покрытие
Конструкция	Угол 90°
Крепление	С комплектом метрических винтов

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

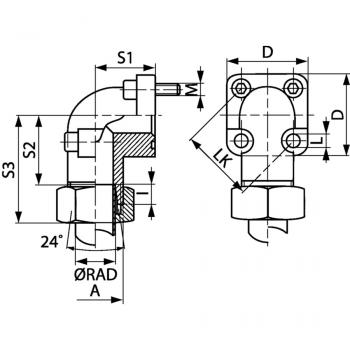

Серия: LL = очень легкая L = легкая S = тяжелая ? RAD = наружный диаметр трубы PB = макс. рабочее давление LK = диаметр центров отверстий

С комплектом метрических винтов и кольцом круглого сечения

Варианты изделия

Наименование	S1	Кольцо круглого сечения	D	A	L	Подробности
WF 35 LK L 10 315	16.5 mm	20,0 x 2,5	39 mm	M 16 x 1.5	6.4 mm	Подробнее
WF 35 LK L 12 315	16.5 mm	20,0 x 2,5	39 mm	M 18 x 1,5	6.4 mm	Подробнее
WF 35 LK L 15 250	16.5 mm	20,0 x 2,5	39 mm	M 22 x 1.5	6.4 mm	Подробнее
WF 35 LK L 18 250	20 mm	20,0 x 2,5	39 mm	M 26 x 1,5	6.4 mm	Подробнее
WF 40 LK L 15 100	22.5 mm	26,0 x 2,5	42 mm	M 22 x 1.5	6.4 mm	Подробнее
WF 40 LK L 18 100	22.5 mm	26,0 x 2,5	42 mm	M 26 x 1,5	6.4 mm	Подробнее
WF 40 LK L 22 100	22.5 mm	26,0 x 2,5	42 mm	M 30 x 2	6.4 mm	Подробнее
WF 40 LK L 28 100	28 mm	26,0 x 2,5	42 mm	M 36 x 2	6.4 mm	Подробнее
WF 40 LK L 35 100	34 mm	26,0 x 2,5	42 mm	M 45 x 2	6.4 mm	Подробнее
WF 55 LK L 35 100	32 mm	32,0 x 2,5	58 mm	M 45 x 2	8.4 mm	Подробнее
WF 55 LK L 42 100	40 mm	32,0 x 2,5	58 mm	M 52 x 2	8.4 mm	Подробнее
WF 35 LK S 16 315	20 mm	20,0 x 2,5	39 mm	M 24 x 1.5	6.4 mm	Подробнее
WF 35 LK S 20 315	25 mm	20,0 x 2,5	39 mm	M 30 x 2	6.4 mm	Подробнее
WF 40 LK S 20 250	22.5 mm	26,0 x 2,5	42 mm	M 30 x 2	6.4 mm	Подробнее
WF 55 LK S 20 250	30 mm	32,0 x 2,5	58 mm	M 30 x 2	8.4 mm	Подробнее
WF 55 LK S 25 250	30 mm	32,0 x 2,5	58 mm	M 36 x 2	8.4 mm	Подробнее
WF 55 LK S 30 250	32 mm	32,0 x 2,5	58 mm	M 42 x 2	8.4 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
