AFG 403 M/S 30 M

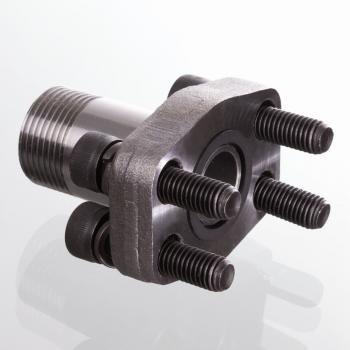

Фланец с наружной резьбой SAE

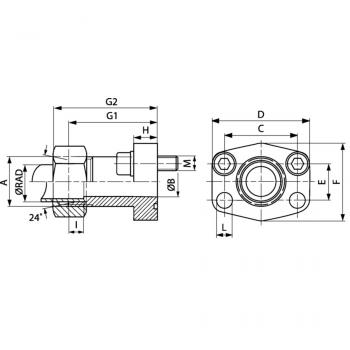

Описание продукта
| G1 | 82 mm |
| G2 | 95 mm |
| M метр | M 12 x 45 |
| D | 81 mm |
| C | 57.2 mm |
| B | 25 mm |
| A | M 42 x 2 |
| E | 27.8 mm |
| H | 24 mm |
| L | 13 mm |
| Серия | S |
| Типоразмер | 1" |
| PB | 400 bar |
| I | 13.5 mm |
| F | 70 mm |
| Серия давления | 6000 PSI |
| RAD | 30 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | ISO 8434-1 |
| Модель | Фланец с наружной резьбой SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное номинальное давление определяется в соответствии с SAE J 518 C с учетом фланца или согласно привариваемой трубе.
Серия: LL = очень легкая L = легкая S = тяжелая
? RAD = наружный диаметр трубы
PB = макс. рабочее давление
С комплектом метрических винтов и кольцом круглого сечения
