SFCE 3003 S30

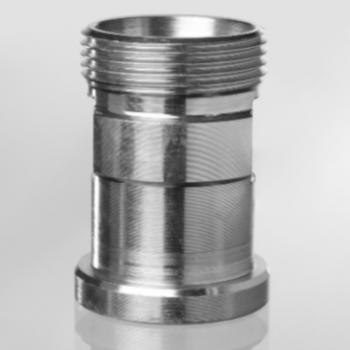

Фланец с наружной резьбой SAE
Описание продукта

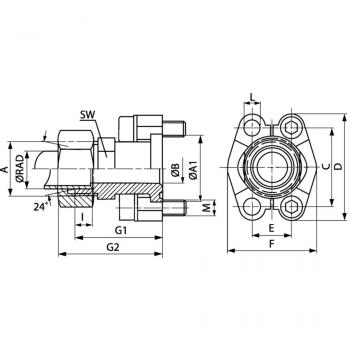

| G1 | 63.2 mm |
| M метр | M 10 x 35 |
| C | 52.4 mm |
| B | 24 mm |
| A | M 42 x 2 |
| E | 26.2 mm |
| L | 10.7 mm |
| Серия | S |
| Типоразмер | 1" |
| PB | 315 bar |
| I | 13.5 mm |
| M unc | 3/8" x 1.1/2" |
| A1 | 44.4 mm |
| RAD | 30 mm |
Свойства
| Материал | S355J2G3 (C22) |
| Норма | ISO 8434-1 |
| Модель | Фланец с наружной резьбой SAE |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное номинальное давление определяется в соответствии с SAE J 518 C с учетом фланца или согласно привариваемой трубе.Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
Серия: LL = очень легкая L = легкая S = тяжелая
? RAD = наружный диаметр трубы
PB = макс. рабочее давление
Только промежуточный элемент
