SFCE 6003 S 25 U
Фланец с наружной резьбой SAE
Описание продукта

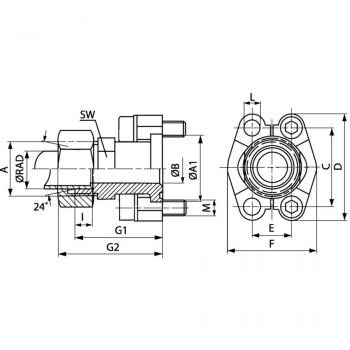

| G1 | 72.2 mm |
| G2 | 84 mm |
| SW | 41 mm |
| D | 81 mm |
| C | 57.2 mm |
| B | 20 mm |
| A | M 36 x 2 |
| E | 27.8 mm |
| Серия | S |
| Типоразмер | 1" |
| PB | 400 bar |
| I | 12 mm |
| M unc | 7/16" x 1.3/4" |
| F | 69.6 mm |
| Серия давления | 6000 PSI |
| A1 | 47.6 mm |
| RAD | 25 mm |
Свойства
| Материал | S355J2G3 (C22) |
| Норма | ISO 8434-1 |
| Модель | Фланец с наружной резьбой SAE |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное номинальное давление определяется в соответствии с SAE J 518 C с учетом фланца или согласно привариваемой трубе.
Серия: LL = очень легкая L = легкая S = тяжелая
? RAD = наружный диаметр трубы
PB = макс. рабочее давление
SW = размер под ключ
С 2 полуфланцами, комплектом винтов и кольцом круглого сечения
