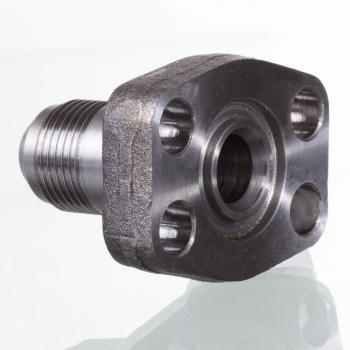

AFG JIC (3000 PSI)
Фланец с наружной резьбой SAE
Материал:
S355J2G3 (ST52.3)
Норма:
SAE J 518 C
ISO 6162
Модель:
Фланец с наружной резьбой SAE
Защита поверхности:
Смазка черным маслом
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Фланец с наружной резьбой SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
Серия: LL = очень легкая L = легкая S = тяжелая
PB = макс. рабочее давление
? = наружный диаметр трубы
Только фланец
Варианты изделия

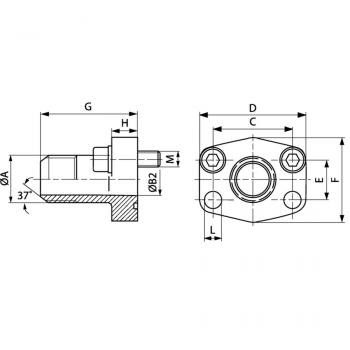

| Наименование | M метр | D | C | B | A | Подробности |
| AFG 80 JIC 3/4 | M 8 x 30 | 54 mm | 38.1 mm | 9.9 mm | UNF 3/4" -16 | Подробнее |
| AFG 80 JIC 7/8 | M 8 x 30 | 54 mm | 38.1 mm | 12.3 mm | UNF 7/8" -14 | Подробнее |
| AFG 100 JIC 1 1/16 | M 10 x 30 | 65 mm | 47.6 mm | 15.5 mm | UNF 1.1/16" -12 | Подробнее |
| AFG 102 JIC 1 5/16 | M 10 x 30 | 70 mm | 52.4 mm | 21.5 mm | UN 1.5/16" -12 | Подробнее |
| AFG 104 JIC 1 5/16 | M 10 x 30 | 79 mm | 58.7 mm | 21.5 mm | UN 1.5/16" -12 | Подробнее |
| AFG 104 JIC 1 5/8 | M 10 x 30 | 79 mm | 58.7 mm | 27.5 mm | UN 1.5/8" -12 | Подробнее |
| AFG 106 JIC 1 7/8 | M 12 x 35 | 94 mm | 69.9 mm | 33 mm | UN 1.7/8" -12 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
