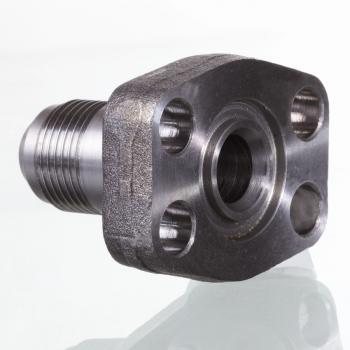

AFG 404 JIC 1 5/8
Фланец с наружной резьбой SAE
Описание продукта
| M метр | M 14 x 50 |
| D | 95 mm |
| C | 66.7 mm |
| B | 27.5 mm |
| A | UN 1.5/8" -12 |
| E | 31.8 mm |
| H | 27 mm |
| G | 92 mm |
| Типоразмер | 1.1/4" |
| PB | 400 bar |
| M unc | 1/2" x 1.3/4" |
| F | 78 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Фланец с наружной резьбой SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
Серия: LL = очень легкая L = легкая S = тяжелая
PB = макс. рабочее давление
Только фланец
