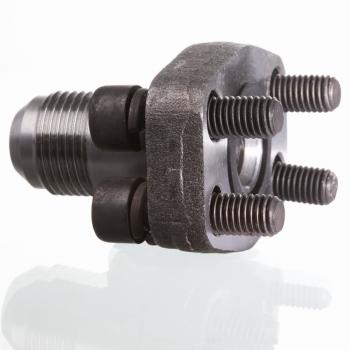

AFG 106 JIC 1 7/8 U
Фланец с наружной резьбой SAE
Описание продукта
| D | 94 mm |
| C | 69.9 mm |
| B | 33 mm |
| A | UN 1.7/8" -12 |
| E | 35.7 mm |
| H | 16 mm |
| L | 13.5 mm |
| G | 70 mm |
| Типоразмер | 1.1/2" |
| PB | 200 bar |
| M unc | 1/2" x 1.1/2" |
| F | 78 mm |
| Серия давления | 3000 PSI |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Фланец с наружной резьбой SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
Серия: LL = очень легкая L = легкая S = тяжелая
PB = макс. рабочее давление
С комплектом винтов UNC и кольцом круглого сечения
