AFC M (3000 / 6000 PSI)

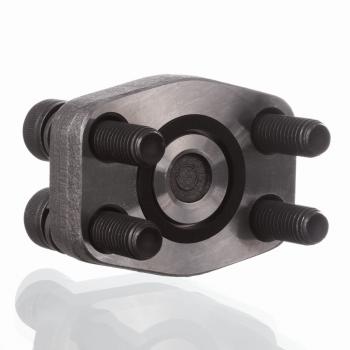

Глухой фланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Глухой фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

С комплектом метрических винтов и кольцом круглого сечения

Варианты изделия

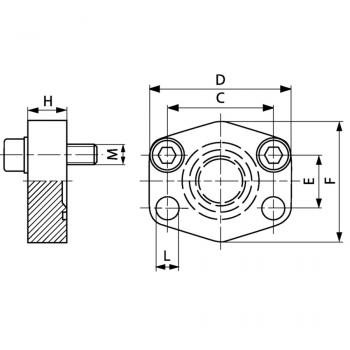

Наименование	M метр	D	C	E	H	Подробности
AFC 80 M	M 8 x 30	56 mm	38.1 mm	17.5 mm	16 mm	Подробнее
AFC 100 M	M 10 x 35	65 mm	47.6 mm	22.2 mm	16 mm	Подробнее
AFC 102 M	M 10 x 35	70 mm	52.4 mm	26.2 mm	19 mm	Подробнее
AFC 104 M	M 10 x 40	79 mm	58.7 mm	30.2 mm	18 mm	Подробнее
AFC 106 M	M 12 x 45	93 mm	69.9 mm	35.7 mm	20 mm	Подробнее
AFC 108 M	M 12 x 45	102 mm	77.8 mm	42.9 mm	20 mm	Подробнее
AFC 110 M	M 12 x 45	114 mm	88.9 mm	50.8 mm	20 mm	Подробнее
AFC 112 M	M 16 x 50	134 mm	106.4 mm	61.9 mm	24 mm	Подробнее
AFC 114 M	M 16 x 50	152 mm	120.7 mm	69.9 mm	22 mm	Подробнее
AFC 116 M	M 16 x 50	162 mm	130.2 mm	77.8 mm	25 mm	Подробнее
AFC 118 M	M 16 x 50	190 mm	152.4 mm	92.1 mm	28 mm	Подробнее
AFC 401 M	M 8 x 30	56 mm	40.5 mm	18.2 mm	16 mm	Подробнее
AFC 402 M	M 10 x 35	71 mm	50.8 mm	23.8 mm	19 mm	Подробнее
AFC 403 M	M 12 x 45	81 mm	57.2 mm	27.8 mm	24 mm	Подробнее
AFC 404 M	M 14 x 45	95 mm	66.7 mm	31.8 mm	27 mm	Подробнее
AFC 405 M	M 16 x 50	112 mm	79.4 mm	36.5 mm	30 mm	Подробнее
AFC 406 M	M 20 x 70	134 mm	96.8 mm	44.5 mm	28 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
