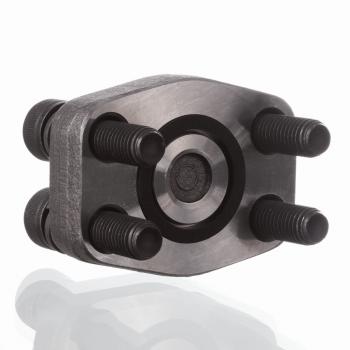

AFC U (3000 / 6000 PSI)

Глухой фланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Глухой фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

С комплектом винтов UNC и кольцом круглого сечения

Варианты изделия

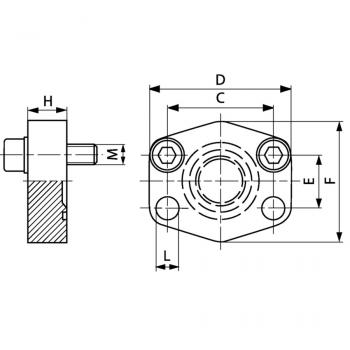

Наименование	D	C	E	H	L	Подробности
AFC 80 U	56 mm	38.1 mm	17.5 mm	16 mm	9 mm	Подробнее
AFC 100 U	65 mm	47.6 mm	22.2 mm	16 mm	11 mm	Подробнее
AFC 102 U	70 mm	52.4 mm	26.2 mm	19 mm	11 mm	Подробнее
AFC 104 U	79 mm	58.7 mm	30.2 mm	18 mm	11.5 mm	Подробнее
AFC 106 U	93 mm	69.9 mm	35.7 mm	20 mm	13.5 mm	Подробнее
AFC 108 U	102 mm	77.8 mm	42.9 mm	20 mm	13.5 mm	Подробнее
AFC 110 U	114 mm	88.9 mm	50.8 mm	20 mm	13.5 mm	Подробнее
AFC 112 U	134 mm	106.4 mm	61.9 mm	24 mm	17.5 mm	Подробнее
AFC 114 U	152 mm	120.7 mm	69.9 mm	22 mm	17.5 mm	Подробнее
AFC 116 U	162 mm	130.2 mm	77.8 mm	25 mm	17.5 mm	Подробнее
AFC 118 U	190 mm	152.4 mm	92.1 mm	28 mm	17.5 mm	Подробнее
AFC 401 U	56 mm	40.5 mm	18.2 mm	16 mm	9 mm	Подробнее
AFC 402 U	71 mm	50.8 mm	23.8 mm	19 mm	11 mm	Подробнее
AFC 403 U	81 mm	57.2 mm	27.8 mm	24 mm	13 mm	Подробнее
AFC 404 U	95 mm	66.7 mm	31.8 mm	27 mm	13.5 mm	Подробнее
AFC 405 U	112 mm	79.4 mm	36.5 mm	30 mm	17 mm	Подробнее
AFC 406 U	134 mm	96.8 mm	44.5 mm	28 mm	21 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
