GFC (3000 / 6000 PSI)

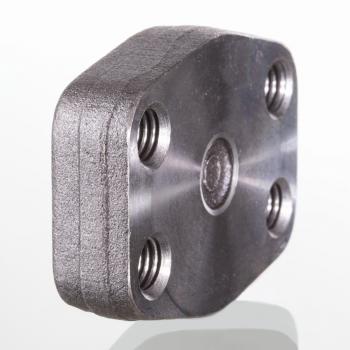

Глухой контрфланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Глухой контрфланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Глухой контрфланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Внутренняя резьба для метрических винтов

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

Варианты изделия

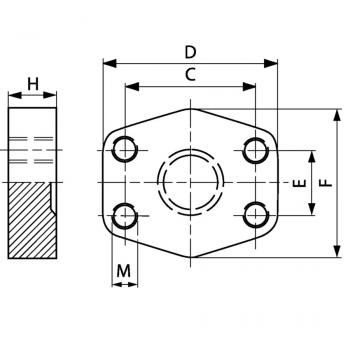

Наименование	M метр	D	C	E	H	Подробности
GFC 80	M 8	56 mm	38.1 mm	17.5 mm	16 mm	Подробнее
GFC 100	M 10	65 mm	47.6 mm	22.2 mm	16 mm	Подробнее
GFC 102	M 10	70 mm	52.4 mm	26.2 mm	19 mm	Подробнее
GFC 104	M 10	79 mm	58.7 mm	30.2 mm	18 mm	Подробнее
GFC 106	M 12	93 mm	69.9 mm	35.7 mm	20 mm	Подробнее
GFC 108	M 12	102 mm	77.8 mm	42.9 mm	20 mm	Подробнее
GFC 110	M 12	114 mm	88.9 mm	50.8 mm	20 mm	Подробнее
GFC 112	M 16	134 mm	106.4 mm	61.9 mm	24 mm	Подробнее
GFC 114	M 16	152 mm	120.7 mm	69.9 mm	22 mm	Подробнее
GFC 116	M 16	162 mm	130.2 mm	77.8 mm	25 mm	Подробнее
GFC 118	M 16	190 mm	152.4 mm	92.1 mm	28 mm	Подробнее
GFC 401	M 8	56 mm	40.5 mm	18.2 mm	16 mm	Подробнее
GFC 402	M 10	71 mm	50.8 mm	23.8 mm	19 mm	Подробнее
GFC 403	M 12	81 mm	57.2 mm	27.8 mm	24 mm	Подробнее
GFC 404	M 14	95 mm	66.7 mm	31.8 mm	27 mm	Подробнее
GFC 405	M 16	112 mm	79.4 mm	36.5 mm	30 mm	Подробнее
GFC 406	M 20	134 mm	96.8 mm	44.5 mm	28 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
