DSFS 3008-88.9

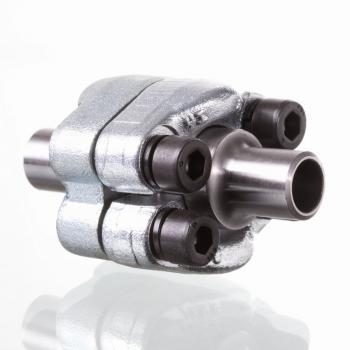

Фланцевый соединитель с приварным буртом SAE
Описание продукта

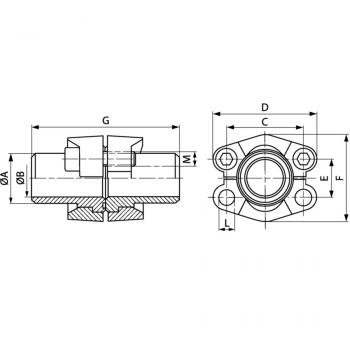

| M метр | M 16 x 45 |
| D | 135 mm |
| C | 106.4 mm |
| B | 73 mm |
| A | 90 mm |
| E | 61.9 mm |
| L | 16.7 mm |
| G | 120 mm |
| Типоразмер | 3" |
| PB | 138 bar |
| M unc | 5/8" x 2" |
| F | 130.6 mm |
| Труба | 88,9 x 8 |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Фланцевый соединитель с приварным буртом SAE |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Крепление | С комплектом метрических винтов |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
С 2 полуфланцами, комплектом винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
