DSFS 6003-38
Фланцевый соединитель с приварным буртом SAE
Описание продукта

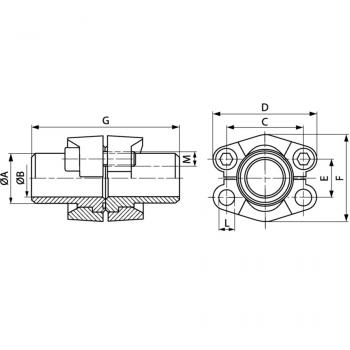

| M метр | M 12 x 45 |
| D | 81 mm |
| C | 57.2 mm |
| B | 28 mm |
| A | 38 mm |
| E | 27.8 mm |
| L | 13.5 mm |
| G | 80 mm |
| Типоразмер | 1" |
| PB | 400 bar |
| M unc | 7/16" x 1.3/4" |
| F | 69.6 mm |
| Труба | 38 x 5 |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Фланцевый соединитель с приварным буртом SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | С комплектом метрических винтов |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
С 2 полуфланцами, комплектом винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
