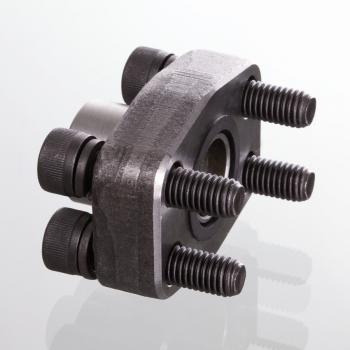

AFS 104 STRE 42.2 U
Приварной бурт SAE

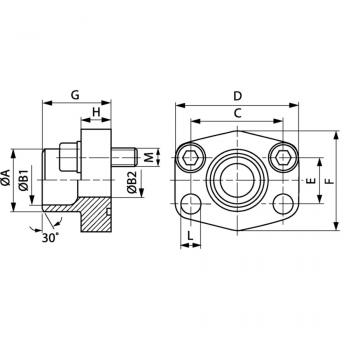

Описание продукта
| D | 79 mm |
| C | 58.7 mm |
| A | 43 mm |
| E | 30.2 mm |
| H | 21 mm |
| L | 11.5 mm |
| G | 41 mm |
| Типоразмер | 1.1/4" |
| PB | 250 bar |
| M unc | 7/16" x 1.1/2" |
| F | 68 mm |
| B2 | 31 mm |
| B1 | 36 mm |
| Труба | 42,4 x 3,2 |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Приварной бурт SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Дополнение к модели | ND 40 |
| Крепление | Отверстие под винт |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
*) AFS 118 STRE 139.7: исполнение в виде плоского фланца для вваривания.
С комплектом винтов UNC и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
