GFS 80 SRE 22

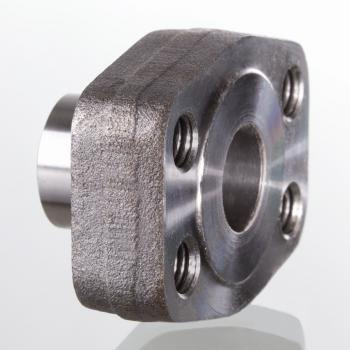

Приварной контрфланец SAE
Описание продукта
| M метр | M 8 |
| D | 54 mm |
| C | 38.1 mm |
| A | 22 mm |
| E | 17.5 mm |
| H | 16 mm |
| G | 35 mm |
| Типоразмер | 1/2" |
| PB | 350 bar |
| F | 46 mm |
| B2 | 13 mm |
| B1 | 16 mm |
| Труба | 22 x 3 |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Приварной контрфланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Внутренняя резьба для метрических винтов |
- Указания
- Zubehr gehrt zu
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
