AGL (3000 PSI / 6000 PSI)

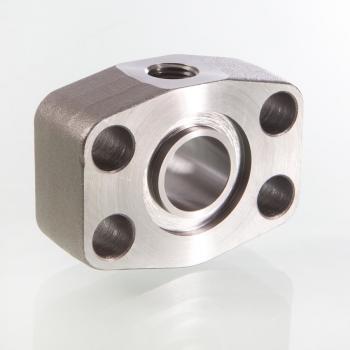

Промежуточный фланец SAE с измерительным соединением

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Промежуточный фланец SAE с измерительным соединением

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Промежуточный фланец SAE с измерительным соединением
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Отверстие под винт

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

Варианты изделия

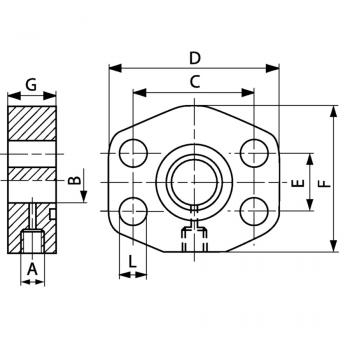

Наименование	D	C	B	A	E	Подробности
AGL 80	55 mm	38.1 mm	12 mm	G 1/4" -19	17.5 mm	Подробнее
AGL 100	65 mm	47.6 mm	19 mm	G 1/4" -19	22.3 mm	Подробнее
AGL 102	70 mm	52.4 mm	24 mm	G 1/4" -19	26.2 mm	Подробнее
AGL 104	81 mm	58.7 mm	32 mm	G 1/4" -19	30.2 mm	Подробнее
AGL 106	95 mm	69.9 mm	38 mm	G 1/4" -19	35.7 mm	Подробнее
AGL 108	102 mm	77.8 mm	50 mm	G 1/4" -19	42.9 mm	Подробнее
AGL 401	55 mm	40.5 mm	12 mm	G 1/4" -19	18.2 mm	Подробнее
AGL 402	70 mm	50.8 mm	19 mm	G 1/4" -19	23.8 mm	Подробнее
AGL 403	81 mm	57.2 mm	24 mm	G 1/4" -19	27.8 mm	Подробнее
AGL 404	95 mm	66.7 mm	32 mm	G 1/4" -19	31.8 mm	Подробнее
AGL 405	112 mm	79.4 mm	38 mm	G 1/4" -19	36.5 mm	Подробнее
AGL 406	134 mm	96.8 mm	51 mm	G 1/4" -19	44.5 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
