GAF (6000 PSI)
Редукционное соединение SAE
Материал:
S355J2G3 (ST52.3)
Норма:
SAE J 518 C
ISO 6162
Модель:
Редукционное соединение SAE
Защита поверхности:
Смазка черным маслом
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Редукционное соединение SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
SW = размер под ключ
Только фланец
Варианты изделия

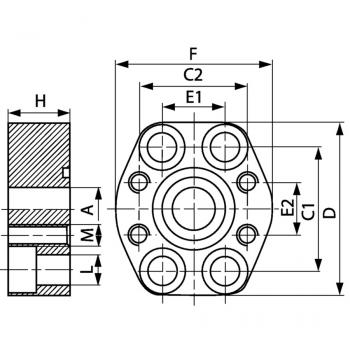

| Наименование | M метр | D | A | H | Винты | Подробности |
| GAF 602-602 | M 10 | 70 mm | 19 mm | 28 mm | M 10 x 35 | Подробнее |
| GAF 603-602 | M 10 | 80 mm | 19 mm | 30 mm | M 12 x 40 | Подробнее |
| GAF 603-603 | M 12 | 80 mm | 25 mm | 36 mm | M 12 x 45 | Подробнее |
| GAF 604-603 | M 12 | 100 mm | 23 mm | 25 mm | M 14 x 40 | Подробнее |
| GAF 604-604 | M 14 | 100 mm | 31 mm | 35 mm | M 14 x 50 | Подробнее |
| GAF 605-604 | M 14 | 113 mm | 32 mm | 48 mm | M 16 x 55 | Подробнее |
| GAF 605-605 | M 16 | 113 mm | 38 mm | 50 mm | M 16 x 55 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
