Каталог Фланцы Высоконапорные фланцы SAE Прямые Ввариваемые фланцы AFS S (3000 PSI)

AFS S (3000 PSI)

Ввариваемый фланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Ввариваемый фланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Отверстие под винт
Серия давления	3000 psi

Указания
Zubehr gehrt zu
Комплект поставки

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).

PB = макс. рабочее давление

Только фланец

Варианты изделия

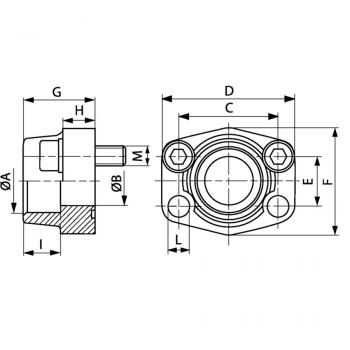

Наименование	M метр	D	C	B	A	Подробности
AFS 80 S	M 8 x 30	54 mm	38.1 mm	13 mm	21.6 mm	Подробнее
AFS 80 S 3/8	M 8 x 30	54 mm	38.1 mm	13 mm	17.5 mm	Подробнее
AFS 80 S A20	M 8 x 30	54 mm	38.1 mm	13 mm	20.3 mm	Подробнее
AFS 100 S	M 10 x 35	65 mm	47.6 mm	19 mm	27.2 mm	Подробнее
AFS 100 S A25	M 10 x 35	65 mm	47.6 mm	19 mm	25.3 mm	Подробнее
AFS 102 S	M 10 x 35	70 mm	52.4 mm	25 mm	34 mm	Подробнее
AFS 102 S A30	M 10 x 35	70 mm	52.4 mm	25 mm	30.3 mm	Подробнее
AFS 104 S	M 10 x 40	79 mm	58.7 mm	32 mm	42.8 mm	Подробнее
AFS 104 S A38	M 10 x 40	79 mm	58.7 mm	32 mm	38.3 mm	Подробнее
AFS 106 S	M 12 x 45	93 mm	69.9 mm	38 mm	48.6 mm	Подробнее
AFS 106 S A50	M 12 x 45	93 mm	69.9 mm	38 mm	50.5 mm	Подробнее
AFS 108 S	M 12 x 45	102 mm	77.8 mm	51 mm	61 mm	Подробнее
AFS 110 S	M 12 x 45	114 mm	88.9 mm	63 mm	76.6 mm	Подробнее
AFS 112 S	M 16 x 50	134 mm	106.4 mm	73 mm	90.5 mm	Подробнее
AFS 114 S	M 16 x 50	152 mm	120.7 mm	89 mm	103 mm	Подробнее
AFS 116 S	M 16 x 50	162 mm	130.2 mm	99 mm	115.1 mm	Подробнее
