Каталог Фланцы Высоконапорные фланцы SAE Прямые Ввариваемые фланцы AFS S (6000 PSI)

AFS S (6000 PSI)

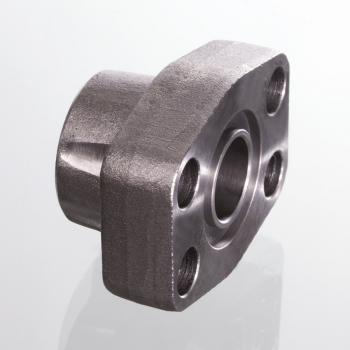

Ввариваемый фланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Ввариваемый фланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Отверстие под винт
Серия давления	6000 psi

Указания
Zubehr gehrt zu
Комплект поставки

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).

PB = макс. рабочее давление

Только фланец

Варианты изделия

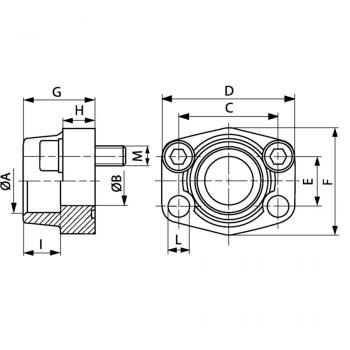

Наименование	M метр	D	C	B	A	Подробности
AFS 401 S	M 8 x 30	54 mm	40.5 mm	13 mm	21.6 mm	Подробнее
AFS 401 S 3/8	M 8 x 30	54 mm	40.5 mm	13 mm	17.5 mm	Подробнее
AFS 401 S A20	M 8 x 30	54 mm	40.5 mm	13 mm	20.3 mm	Подробнее
AFS 402 S	M 10 x 35	71 mm	50.8 mm	19 mm	27.2 mm	Подробнее
AFS 402 S A25	M 10 x 35	71 mm	50.8 mm	19 mm	25.3 mm	Подробнее
AFS 403 S	M 12 x 45	81 mm	57.2 mm	25 mm	34 mm	Подробнее
AFS 403 S A30	M 12 x 45	81 mm	57.2 mm	25 mm	30.3 mm	Подробнее
AFS 404 S	M 14 x 45	95 mm	66.7 mm	32 mm	42.8 mm	Подробнее
AFS 404 S A38	M 14 x 45	95 mm	66.7 mm	32 mm	38.3 mm	Подробнее
AFS 405 S	M 16 x 50	112 mm	79.4 mm	38 mm	48.6 mm	Подробнее
AFS 405 S A50	M 16 x 55	112 mm	79.4 mm	38 mm	50.5 mm	Подробнее
AFS 406 S	M 20 x 70	134 mm	96.8 mm	51 mm	61 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
