Каталог Фланцы Высоконапорные фланцы SAE Прямые Ввариваемые фланцы AFS S M (3000 / 6000 PSI)

AFS S M (3000 / 6000 PSI)

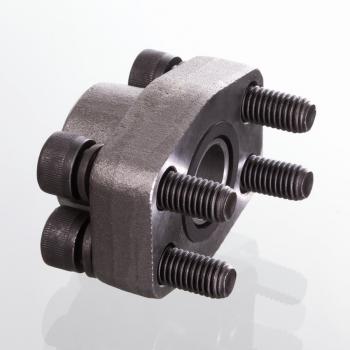

Ввариваемый фланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Ввариваемый фланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Отверстие под винт

Указания
Zubehr gehrt zu
Комплект поставки

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

С комплектом метрических винтов и кольцом круглого сечения

Варианты изделия

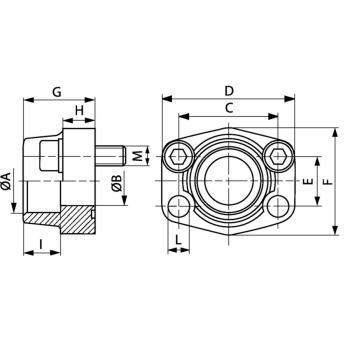

Наименование	M метр	D	C	B	A	Подробности
AFS 80 S M	M 8 x 30	54 mm	38.1 mm	13 mm	21.6 mm	Подробнее
AFS 80 S M 3/8	M 8 x 30	54 mm	38.1 mm	13 mm	17.5 mm	Подробнее
AFS 80 S M A20	M 8 x 30	54 mm	38.1 mm	13 mm	20.3 mm	Подробнее
AFS 100 S M	M 10 x 35	65 mm	47.6 mm	19 mm	27.2 mm	Подробнее
AFS 100 S M A25	M 10 x 35	65 mm	47.6 mm	19 mm	25.3 mm	Подробнее
AFS 102 S M	M 10 x 35	70 mm	52.4 mm	25 mm	34 mm	Подробнее
AFS 102 S M A30	M 10 x 35	70 mm	52.4 mm	25 mm	30.3 mm	Подробнее
AFS 104 S M	M 10 x 40	79 mm	58.7 mm	32 mm	42.8 mm	Подробнее
AFS 104 S M A38	M 10 x 40	79 mm	58.7 mm	32 mm	38.3 mm	Подробнее
AFS 106 S M	M 12 x 45	93 mm	69.9 mm	38 mm	48.6 mm	Подробнее
AFS 106 S M A50	M 12 x 45	93 mm	69.9 mm	38 mm	50.5 mm	Подробнее
AFS 108 S M	M 12 x 45	102 mm	77.8 mm	51 mm	61 mm	Подробнее
AFS 110 S M	M 12 x 45	114 mm	88.9 mm	63 mm	76.6 mm	Подробнее
AFS 112 S M	M 16 x 50	134 mm	106.4 mm	73 mm	90.5 mm	Подробнее
AFS 114 S M	M 16 x 50	152 mm	120.7 mm	89 mm	103 mm	Подробнее
AFS 116 S M	M 16 x 50	162 mm	130.2 mm	99 mm	115.1 mm	Подробнее
AFS 401 S M	M 8 x 30	54 mm	40.5 mm	13 mm	21.6 mm	Подробнее
AFS 401 S M 3/8	M 8 x 30	54 mm	40.5 mm	13 mm	17.5 mm	Подробнее
AFS 401 S M A20	M 8 x 30	54 mm	40.5 mm	13 mm	20.3 mm	Подробнее
AFS 402 S M	M 10 x 35	71 mm	50.8 mm	19 mm	27.2 mm	Подробнее
AFS 402 S M A25	M 10 x 35	71 mm	50.8 mm	19 mm	25.3 mm	Подробнее
AFS 403 S M	M 12 x 45	81 mm	57.2 mm	25 mm	34 mm	Подробнее
AFS 403 S M A30	M 12 x 45	81 mm	57.2 mm	25 mm	30.3 mm	Подробнее
AFS 404 S M	M 14 x 45	95 mm	66.7 mm	32 mm	42.8 mm	Подробнее
AFS 404 S M A38	M 14 x 45	95 mm	66.7 mm	32 mm	38.3 mm	Подробнее
AFS 405 S M	M 16 x 55	112 mm	79.4 mm	38 mm	48.6 mm	Подробнее
AFS 405 S M A50	M 16 x 55	112 mm	79.4 mm	38 mm	50.5 mm	Подробнее
AFS 406 S M	M 20 x 70	134 mm	96.8 mm	51 mm	61 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
