Каталог Фланцы Высоконапорные фланцы SAE Прямые Ввариваемые фланцы AFS S U (3000 / 6000 PSI)

AFS S U (3000 / 6000 PSI)

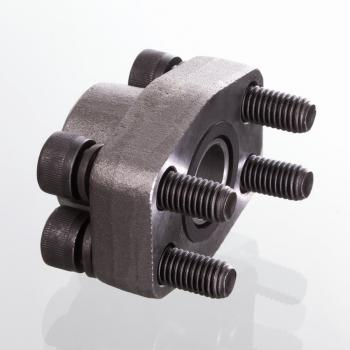

Ввариваемый фланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Ввариваемый фланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Отверстие под винт

Указания
Zubehr gehrt zu
Комплект поставки

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

С комплектом винтов UNC и кольцом круглого сечения

Варианты изделия

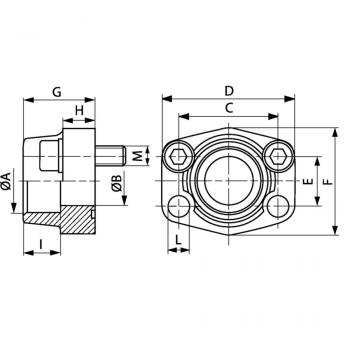

Наименование	D	C	B	A	E	Подробности
AFS 80 S U	54 mm	38.1 mm	13 mm	21.6 mm	17.5 mm	Подробнее
AFS 80 S U 3/8	54 mm	38.1 mm	13 mm	17.5 mm	17.5 mm	Подробнее
AFS 80 S U A20	54 mm	38.1 mm	13 mm	20.3 mm	17.5 mm	Подробнее
AFS 100 S U	65 mm	47.6 mm	19 mm	27.2 mm	22.2 mm	Подробнее
AFS 100 S U A25	65 mm	47.6 mm	19 mm	25.3 mm	22.2 mm	Подробнее
AFS 102 S U	70 mm	52.4 mm	25 mm	34 mm	26.2 mm	Подробнее
AFS 102 S U A30	70 mm	52.4 mm	25 mm	30.3 mm	26.2 mm	Подробнее
AFS 104 S U	79 mm	58.7 mm	32 mm	42.8 mm	30.2 mm	Подробнее
AFS 104 S U A38	79 mm	58.7 mm	32 mm	38.3 mm	30.2 mm	Подробнее
AFS 106 S U	93 mm	69.9 mm	38 mm	48.6 mm	35.7 mm	Подробнее
AFS 106 S U A50	93 mm	69.9 mm	38 mm	50.5 mm	35.7 mm	Подробнее
AFS 108 S U	102 mm	77.8 mm	51 mm	61 mm	42.9 mm	Подробнее
AFS 110 S U	114 mm	88.9 mm	63 mm	76.6 mm	50.8 mm	Подробнее
AFS 112 S U	134 mm	106.4 mm	73 mm	90.5 mm	61.9 mm	Подробнее
AFS 114 S U	152 mm	120.7 mm	89 mm	103 mm	69.9 mm	Подробнее
AFS 116 S U	162 mm	130.2 mm	99 mm	115.1 mm	77.8 mm	Подробнее
AFS 401 S U	54 mm	40.5 mm	13 mm	21.6 mm	18.2 mm	Подробнее
AFS 401 S U 3/8	54 mm	40.5 mm	13 mm	17.5 mm	18.2 mm	Подробнее
AFS 401 S U A20	54 mm	40.5 mm	13 mm	20.3 mm	18.2 mm	Подробнее
AFS 402 S U	71 mm	50.8 mm	19 mm	27.2 mm	23.8 mm	Подробнее
AFS 402 S U A25	71 mm	50.8 mm	19 mm	25.3 mm	23.8 mm	Подробнее
AFS 403 S U	81 mm	57.2 mm	25 mm	34 mm	27.8 mm	Подробнее
AFS 403 S U A30	81 mm	57.2 mm	25 mm	30.3 mm	27.8 mm	Подробнее
AFS 404 S U	95 mm	66.7 mm	32 mm	42.8 mm	31.8 mm	Подробнее
AFS 404 S U A38	95 mm	66.7 mm	32 mm	38.3 mm	31.8 mm	Подробнее
AFS 405 S U	112 mm	79.4 mm	38 mm	48.6 mm	36.5 mm	Подробнее
AFS 405 S U A50	112 mm	79.4 mm	38 mm	50.5 mm	36.5 mm	Подробнее
AFS 406 S U	134 mm	96.8 mm	51 mm	61 mm	44.5 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
