Каталог Фланцы Высоконапорные фланцы SAE Прямые Ввариваемые фланцы GFS S M (3000 / 6000 PSI)

GFS S M (3000 / 6000 PSI)

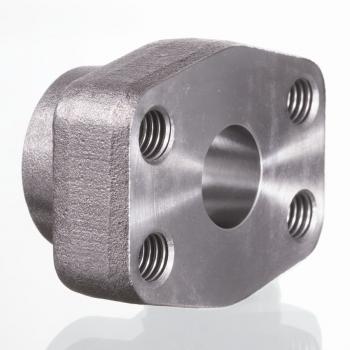

Ввариваемый контрфланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый контрфланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Ввариваемый контрфланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Внутренняя резьба для метрических винтов

Указания
Zubehr gehrt zu
Комплект поставки

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

Только фланец

Варианты изделия

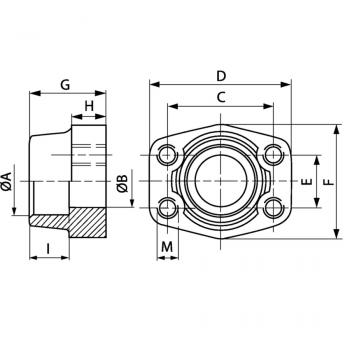

Наименование	M метр	D	C	B	A	Подробности
GFS 80 S	M 8	54 mm	38.1 mm	13 mm	21.6 mm	Подробнее
GFS 80 S 3/8	M 8	54 mm	38.1 mm	13 mm	17.5 mm	Подробнее
GFS 80 S A20	M 8	54 mm	38.1 mm	13 mm	20.3 mm	Подробнее
GFS 100 S	M 10	65 mm	47.6 mm	19 mm	27.2 mm	Подробнее
GFS 100 S A25	M 10	65 mm	47.6 mm	19 mm	25.3 mm	Подробнее
GFS 102 S	M 10	70 mm	52.4 mm	25 mm	35 mm	Подробнее
GFS 102 S A30	M 10	70 mm	52.4 mm	25 mm	30.3 mm	Подробнее
GFS 104 S	M 10	79 mm	58.7 mm	32 mm	42.8 mm	Подробнее
GFS 104 S A38	M 10	79 mm	58.7 mm	32 mm	38.3 mm	Подробнее
GFS 106 S	M 12	93 mm	69.9 mm	38 mm	48.6 mm	Подробнее
GFS 106 S A50	M 12	93 mm	69.9 mm	38 mm	50.5 mm	Подробнее
GFS 108 S	M 12	102 mm	77.8 mm	51 mm	61 mm	Подробнее
GFS 110 S	M 12	114 mm	88.9 mm	63 mm	76.6 mm	Подробнее
GFS 112 S	M 16	134 mm	106.4 mm	73 mm	90.5 mm	Подробнее
GFS 114 S	M 16	152 mm	120.7 mm	89 mm	103 mm	Подробнее
GFS 116 S	M 16	162 mm	130.2 mm	99 mm	115.1 mm	Подробнее
GFS 401 S	M 8	54 mm	40.5 mm	13 mm	21.6 mm	Подробнее
GFS 401 S 3/8	M 8	54 mm	40.5 mm	13 mm	17.5 mm	Подробнее
GFS 401 S A20	M 8	54 mm	40.5 mm	13 mm	20.3 mm	Подробнее
GFS 402 S	M 10	71 mm	50.8 mm	19 mm	27.2 mm	Подробнее
GFS 402 S A25	M 10	71 mm	50.8 mm	19 mm	25.3 mm	Подробнее
GFS 403 S	M 12	81 mm	57.2 mm	25 mm	35 mm	Подробнее
GFS 403 S A30	M 12	81 mm	57.2 mm	25 mm	30.3 mm	Подробнее
GFS 404 S	M 14	95 mm	66.7 mm	32 mm	42.8 mm	Подробнее
GFS 404 S A38	M 14	95 mm	66.7 mm	32 mm	38.3 mm	Подробнее
GFS 405 S	M 16	112 mm	79.4 mm	38 mm	48.6 mm	Подробнее
GFS 405 S A50	M 16	112 mm	79.4 mm	38 mm	50.5 mm	Подробнее
GFS 406 S	M 20	134 mm	96.8 mm	51 mm	61 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
