Каталог Фланцы Высоконапорные фланцы SAE Прямые Ввариваемые фланцы GFS S U (3000 / 6000 PSI)

GFS S U (3000 / 6000 PSI)

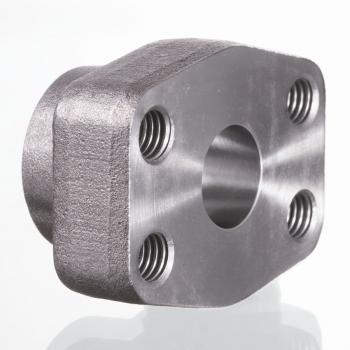

Ввариваемый контрфланец SAE

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый контрфланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Материал	S355J2G3 (ST52.3)
Норма	SAE J 518 C ISO 6162
Модель	Ввариваемый контрфланец SAE
Защита поверхности	Смазка черным маслом
Конструкция	прямые
Крепление	Внутренняя резьба для винтов UNC

Указания
Zubehr gehrt zu
Комплект поставки

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

Только фланец

Варианты изделия

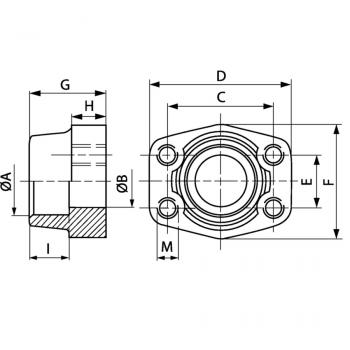

Наименование	D	C	B	A	E	Подробности
GFS 80 SU	54 mm	38.1 mm	13 mm	21.6 mm	17.5 mm	Подробнее
GFS 80 SU 038	54 mm	38.1 mm	13 mm	17.5 mm	17.5 mm	Подробнее
GFS 80 SU A20	54 mm	38.1 mm	13 mm	20.3 mm	17.5 mm	Подробнее
GFS 100 SU	65 mm	47.6 mm	19 mm	27.2 mm	22.2 mm	Подробнее
GFS 100 SU A25	65 mm	47.6 mm	19 mm	25.3 mm	22.2 mm	Подробнее
GFS 102 SU	70 mm	52.4 mm	25 mm	35 mm	26.2 mm	Подробнее
GFS 102 SU A30	70 mm	52.4 mm	25 mm	30.3 mm	26.2 mm	Подробнее
GFS 104 SU	79 mm	58.7 mm	32 mm	42.8 mm	30.2 mm	Подробнее
GFS 104 SU A38	79 mm	58.7 mm	32 mm	38.3 mm	30.2 mm	Подробнее
GFS 106 SU	93 mm	69.9 mm	38 mm	48.6 mm	35.7 mm	Подробнее
GFS 106 SU A50	93 mm	69.9 mm	38 mm	50.5 mm	35.7 mm	Подробнее
GFS 108 SU	102 mm	77.8 mm	51 mm	61 mm	42.9 mm	Подробнее
GFS 110 SU	114 mm	88.9 mm	63 mm	76.6 mm	50.8 mm	Подробнее
GFS 112 SU	134 mm	106.4 mm	73 mm	90.5 mm	61.9 mm	Подробнее
GFS 114 SU	152 mm	120.7 mm	89 mm	103 mm	69.9 mm	Подробнее
GFS 116 SU	162 mm	130.2 mm	99 mm	115.1 mm	77.8 mm	Подробнее
GFS 401 SU	54 mm	40.5 mm	13 mm	21.6 mm	18.2 mm	Подробнее
GFS 401 SU 038	54 mm	40.5 mm	13 mm	17.5 mm	18.2 mm	Подробнее
GFS 401 SU A20	54 mm	40.5 mm	13 mm	20.3 mm	18.2 mm	Подробнее
GFS 402 SU	71 mm	50.8 mm	19 mm	27.2 mm	23.8 mm	Подробнее
GFS 402 SU A25	71 mm	50.8 mm	19 mm	25.3 mm	23.8 mm	Подробнее
GFS 403 SU	81 mm	57.2 mm	25 mm	35 mm	27.8 mm	Подробнее
GFS 403 SU A30	81 mm	57.2 mm	25 mm	30.3 mm	27.8 mm	Подробнее
GFS 404 SU	95 mm	66.7 mm	32 mm	42.8 mm	31.8 mm	Подробнее
GFS 404 SU A38	95 mm	66.7 mm	32 mm	38.3 mm	31.8 mm	Подробнее
GFS 405 SU	112 mm	79.4 mm	38 mm	48.6 mm	36.5 mm	Подробнее
GFS 405 SU A50	112 mm	79.4 mm	38 mm	50.5 mm	36.5 mm	Подробнее
GFS 406 SU	134 mm	96.8 mm	51 mm	61 mm	44.5 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
