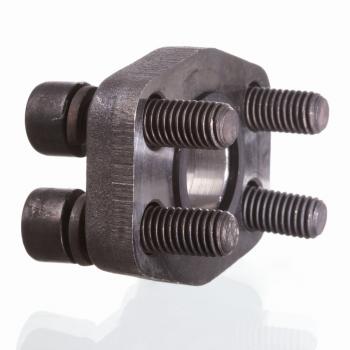

AFC S M (3000 PSI)

Приварной фланец SAE ND 40

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввариваемый фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

С комплектом метрических винтов и кольцом круглого сечения

Варианты изделия

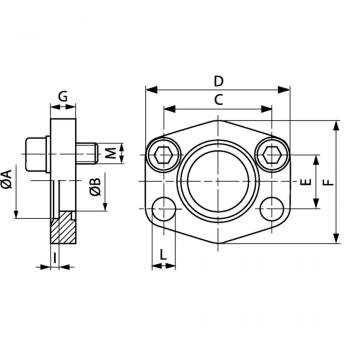

Наименование	M метр	D	C	B	A	Подробности
AFC 80 S M	M 8 x 25	56 mm	38.1 mm	15 mm	22.5 mm	Подробнее
AFC 100 S M	M 10 x 30	65 mm	47.6 mm	20 mm	28.5 mm	Подробнее
AFC 102 S M	M 10 x 30	70 mm	52.4 mm	29 mm	35.5 mm	Подробнее
AFC 104 S M	M 10 x 30	79 mm	58.7 mm	34 mm	42.5 mm	Подробнее
AFC 106 S M	M 12 x 35	93 mm	69.9 mm	42 mm	49 mm	Подробнее
AFC 108 S M	M 12 x 35	102 mm	77.8 mm	53 mm	61 mm	Подробнее
AFC 110 S M	M 12 x 35	114 mm	88.9 mm	64 mm	77 mm	Подробнее
AFC 112 S M	M 16 x 40	134 mm	106.4 mm	80 mm	90 mm	Подробнее
AFC 114 S M	M 16 x 40	152 mm	120.7 mm	93 mm	103 mm	Подробнее
AFC 116 S M	M 16 x 45	162 mm	130.2 mm	105 mm	116 mm	Подробнее
AFC 118 S M	M 16 x 45	190 mm	152.4 mm	126 mm	141 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
