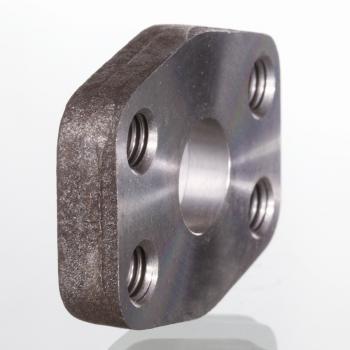

GFC 102 S
Ввариваемый контрфланец SAE, ND 40
Описание продукта

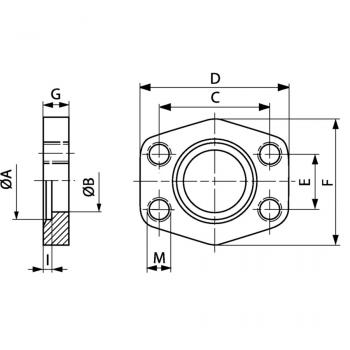

| M метр | M 10 |
| D | 70 mm |
| C | 52.4 mm |
| B | 29 mm |
| A | 35.5 mm |
| E | 26.2 mm |
| G | 12 mm |
| Типоразмер | 1" |
| PB | 40 bar |
| I | 4 mm |
| F | 55 mm |
| Труба | 35 x 2 |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввариваемый контрфланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Дополнение к модели | ND 40 |
| Крепление | Внутренняя резьба для метрических винтов |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
