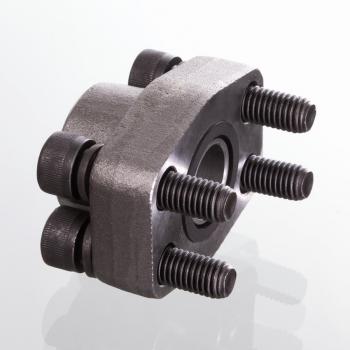

AFS 116 G 4 M
Ввертный фланец SAE, BSP
Описание продукта

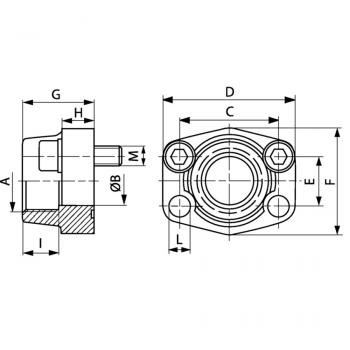

M метр | M 16 x 50 |
D | 162 mm |
C | 130.2 mm |
B | 99 mm |
A | G 4" -11 |
E | 77.8 mm |
H | 27 mm |
L | 17.5 mm |
G | 48 mm |
Типоразмер | 4" |
PB | 35 bar |
I | 34 mm |
F | 146 mm |
Свойства
Материал | S355J2G3 (ST52.3) |
Норма | SAE J 518 C ISO 6162 |
Модель | Ввертный фланец SAE |
Защита поверхности | Смазка черным маслом |
Конструкция | прямые |
Крепление | Отверстие под винт |
Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
С комплектом метрических винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
