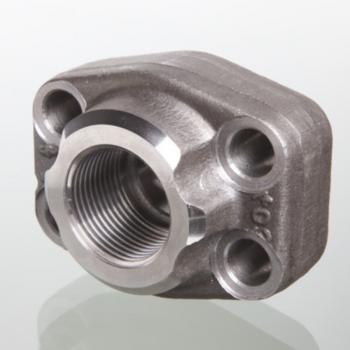

AFS 402 N
Ввертный фланец SAE, NPT
Описание продукта

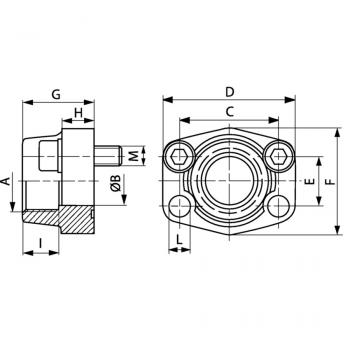

| M метр | M 10 x 35 |
| D | 71 mm |
| C | 50.8 mm |
| B | 19 mm |
| A | NPT 3/4" -14 |
| E | 23.8 mm |
| H | 21 mm |
| L | 11 mm |
| G | 35 mm |
| Типоразмер | 3/4" |
| PB | 400 bar |
| I | 22 mm |
| M unc | 3/8" x 1.1/2" |
| F | 55 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввертный фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
