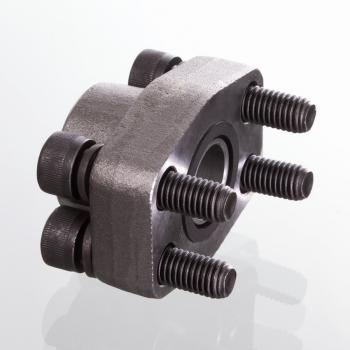

AFS 100 T U
Ввертный фланец SAE, UN/UNF
Описание продукта

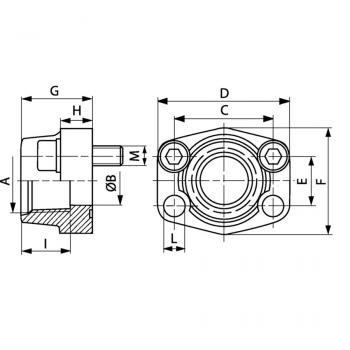

| D | 65 mm |
| C | 47.6 mm |
| B | 19 mm |
| A | UNF 1.1/16" -12 |
| E | 22.3 mm |
| H | 18 mm |
| L | 11 mm |
| G | 36 mm |
| Типоразмер | 3/4" |
| PB | 350 bar |
| I | 23 mm |
| M unc | 3/8" x 1.1/2" |
| F | 50 mm |
| Серия давления | 3000 PSI |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввертный фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PN = номинальное давление
PB = макс. рабочее давление
С комплектом винтов UNC и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
