WFG 3002/L 22 M

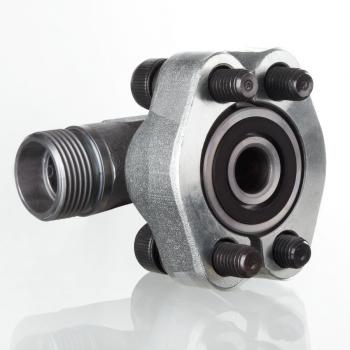

Фланцевый переходник SAE, кованый

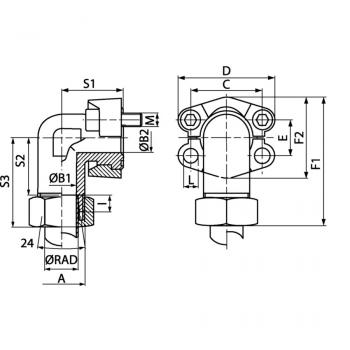

Описание продукта
| S1 | 42 mm |
| D | 64.9 mm |
| C | 47.6 mm |
| A | M 30 x 2 |
| E | 22.2 mm |
| Винты | (4x) M 10 x 30 |
| L | 10.7 mm |
| Серия | L |
| Типоразмер | 3/4" |
| PB | 160 bar |
| I | 7.5 mm |
| Серия давления | 3000 PSI |
| S2 | 33.5 mm |
| S3 | 50 mm |
| F1 | 75.9 mm |
| B2 | 19 mm |
| B1 | 19 mm |
| F2 | 51.8 mm |
| RAD | 22 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | ISO 8434-1 |
| Модель | Фланцевый адаптер SAE |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Дополнение к модели | Ковка |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
Серия: LL = очень легкая L = легкая S = тяжелая
? RAD = наружный диаметр трубы
PB = макс. рабочее давление
С 2 полуфланцами, комплектом винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
