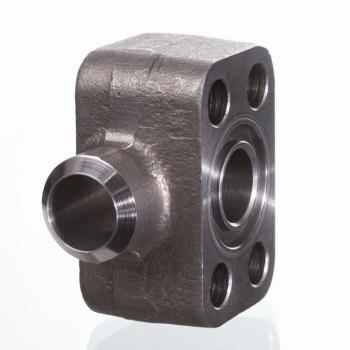

AFS 706/90 ST
Приварной фланец SAE, угол 90°
Описание продукта

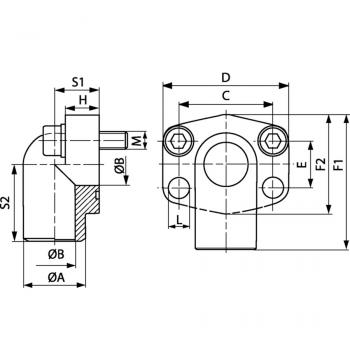

| S1 | 40 mm |
| M метр | M 16 x 60 |
| D | 113 mm |
| C | 79.4 mm |
| B | 38 mm |
| A | 48 mm |
| E | 36.5 mm |
| H | 30 mm |
| L | 17 mm |
| Типоразмер | 1.1/2" |
| PB | 320 bar |
| S2 | 68 mm |
| F1 | 115 mm |
| F2 | 94 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Приварной фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | Угол 90° |
| Крепление | С комплектом метрических винтов |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
