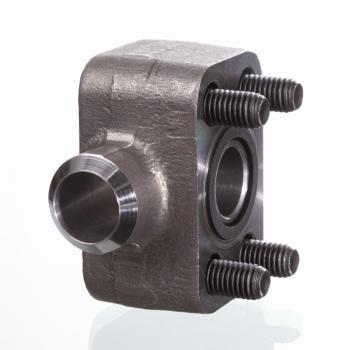

AFS 204/90 ST M

Приварной фланец SAE, угол 90°
S1:
27 mm
D:
86 mm
C:
58.7 mm
B:
31 mm

Описание продукта

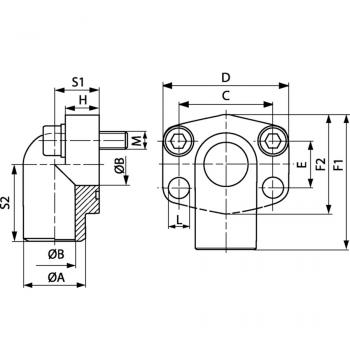

S127 mm
D86 mm
C58.7 mm
B31 mm
A43 mm
E30.2 mm
H25 mm
Винты(4x) M 10 x 45
L11.5 mm
Типоразмер1.1/4"
PB250 bar
Серия давления3000 PSI
S254 mm
F182 mm
F268 mm

Свойства

МатериалS355J2G3 (ST52.3)
НормаSAE J 518 C  ISO 6162
МодельПриварной фланец SAE
Защита поверхностиСмазка черным маслом
КонструкцияУгол 90°
КреплениеС комплектом метрических винтов
  • Указания
  • Zubehr gehrt zu
  • Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
С комплектом метрических винтов и кольцом круглого сечения
