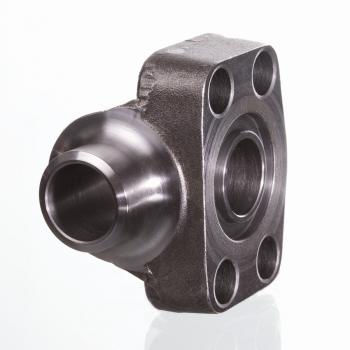

AFS 106/90 SRE 48
Приварной фланец SAE, угол 90°
Описание продукта

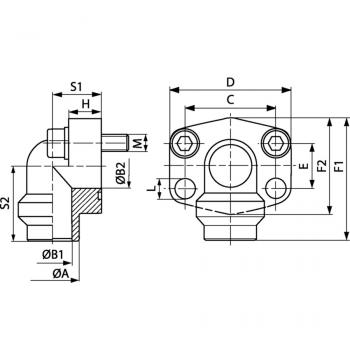

| S1 | 38 mm |
| C | 69.9 mm |
| A | 49 mm |
| E | 35.7 mm |
| L | 13.5 mm |
| Типоразмер | 1.1/2" |
| PB | 160 bar |
| S2 | 56 mm |
| F1 | 95 mm |
| B2 | 38 mm |
| B1 | 39 mm |
| Труба | 48,3 x 4,5 |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Приварной фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | Угол 90° |
| Крепление | Отверстие под винт |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
Только фланец
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
