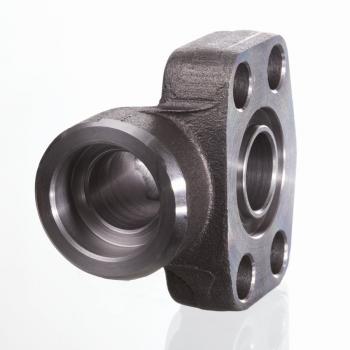

AFS 106/90 S
Ввариваемый фланец SAE, угол 90°
Описание продукта

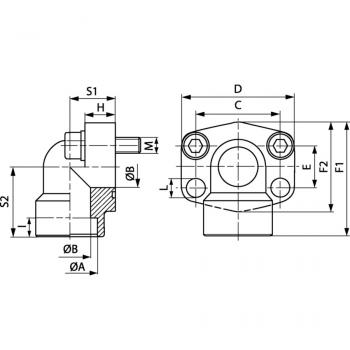

| S1 | 38 mm |
| M метр | M 12 x 45 |
| C | 69.9 mm |
| B | 38 mm |
| A | 48.6 mm |
| E | 35.7 mm |
| L | 13.5 mm |
| Типоразмер | 1.1/2" |
| PB | 200 bar |
| I | 16 mm |
| M unc | 1/2" x 1.3/4" |
| S2 | 56 mm |
| F1 | 95 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввариваемый фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | Угол 90° |
| Крепление | Отверстие под винт |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
