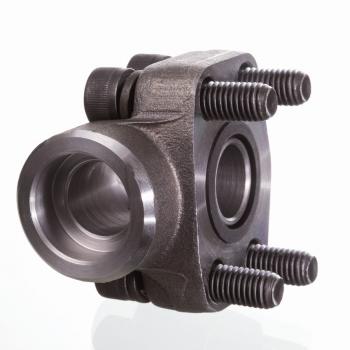

AFS 402/90 S M
Ввариваемый фланец SAE, угол 90°

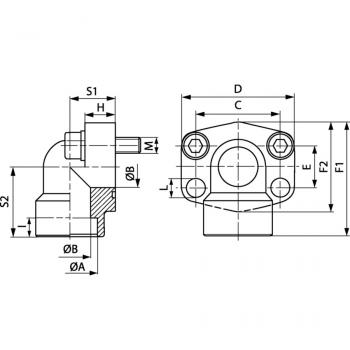

Описание продукта
| S1 | 28 mm |
| M метр | M 10 x 35 |
| D | 70 mm |
| C | 50.8 mm |
| B | 19 mm |
| A | 27.2 mm |
| E | 23.8 mm |
| H | 19 mm |
| L | 11 mm |
| Типоразмер | 3/4" |
| PB | 400 bar |
| I | 12 mm |
| Серия давления | 6000 PSI |
| S2 | 43 mm |
| F1 | 70 mm |
| F2 | 60 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввариваемый фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | Угол 90° |
| Крепление | Отверстие под винт |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!
PB = макс. рабочее давление
С комплектом метрических винтов и кольцом круглого сечения
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
