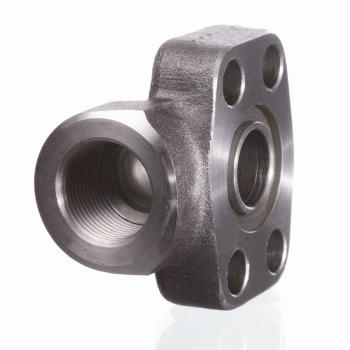

AFS 90 G (3000 PSI)
Ввертный фланец BSP, угол 90°
Материал:
S355J2G3 (ST52.3)
Норма:
SAE J 518 C
ISO 6162
Модель:
Ввертный фланец SAE
Защита поверхности:
Смазка черным маслом
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввертный фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | Угол 90° |
| Крепление | Отверстие под винт |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
Варианты изделия

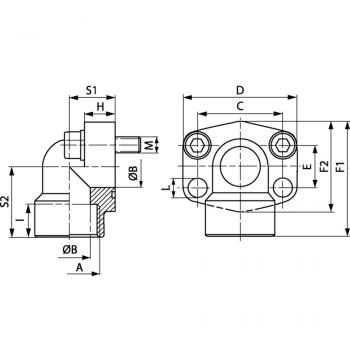

| Наименование | S1 | M метр | C | B | A | Подробности |
| AFS 80/90 G | 20 mm | M 8 x 30 | 38.1 mm | 13 mm | G 1/2" -14 | Подробнее |
| AFS 80/90 G 038 | 20 mm | M 8 x 30 | 38.1 mm | 13 mm | G 3/8" -19 | Подробнее |
| AFS 100/90 G | 24 mm | M 10 x 35 | 47.6 mm | 19 mm | G 3/4" -14 | Подробнее |
| AFS 102/90 G | 28 mm | M 10 x 35 | 52.4 mm | 25 mm | G 1" -11 | Подробнее |
| AFS 104/90 G | 34 mm | M 10 x 40 | 58.7 mm | 32 mm | G 1.1/4" -11 | Подробнее |
| AFS 106/90 G | 38 mm | M 12 x 45 | 69.9 mm | 38 mm | G 1.1/2" -11 | Подробнее |
| AFS 108/90 G | 42 mm | M 12 x 45 | 77.8 mm | 51 mm | G 2" -11 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
